凌力爾特推出超低功率同步降壓型開關穩壓器LTC3620

    凌力爾特公司 (Linear Technology Corporation) 推出高效率、同步降壓型穩壓器 LTC3620，該器件具非常小的占板面積，可為單節鋰離子電池供電的應用提供高達 15mA 電流。內部同步開關提供高達 95% 的效率，而突發模式 (Burst Mode®) 工作僅需要 18uA 靜態電流，從而最大限度地延長了電池運行時間。LTC3620 可以接受 2.9V 至 5.5V 輸入，可調到低至 0.6V 的輸出，而 LTC3620-1 版本是內部編程以提供 1.1V 輸出，從而無需外部反饋電阻器。LTC3620 采用 2mm x 2mm DFN 封裝，僅用 4 個纖巧外部組件，確保為多種超低功率應用提供占板面積非常緊湊的解決方案。

    LTC3620 采用獨特的可變頻率架構，以最大限度地提高效率，同時盡量降低噪聲并保持處于音頻范圍之外。其開關頻率與負載電流成正比，內部頻率箝位電路在輕負載時保持最低開關頻率高于 50kHz，從而使其非常適用于藍牙耳機、助聽器和其它對音頻干擾敏感的應用。通過將一個外部時鐘加到 FMIN/MODE 引腳，這個箝位電路的頻率是用戶可調的。其它特點包括軟啟動、欠壓閉鎖和低電池電量檢測。

    以 1,000 片為單位批量購買，LTC3620EDC 和 LTC3620EDC-1 的價格為每片 1.95 美元。兩種版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

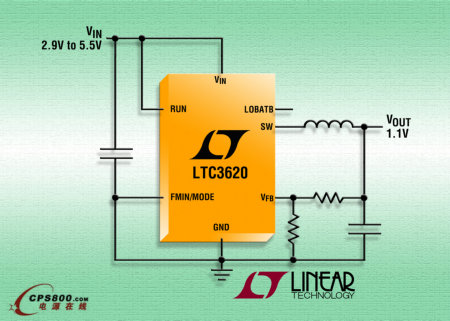

照片說明：超低功率、低噪聲 15mA 同步降壓型開關穩壓器

性能概要：LTC3620
●   高效率：達 95%
●   最大電流輸出：15mA
●   內部 50kHz 開關頻率箝位電路最大限度降低在音頻頻帶的噪聲
●   18uA IQ 電流
●   外部可編程頻率箝位電路
●   2.9V 至 5.5V 輸入電壓范圍
●   低電池電量檢測
●   2.8V 欠壓閉鎖
●   0.6V 基準允許低輸出電壓
●   停機模式消耗 <1uA 的電源電流
●   獨特的低噪聲控制架構
●   內部功率 MOSFET
●   無需肖特基二極管
●   軟啟動
●   纖巧 2mm x 2mm 8 引線 DFN 封裝
