凌力爾特全新推出雙輸出、大功率 60V 同步升壓型控制器

    日前，凌力爾特公司 (Linear Technology Corporation) 全新推出雙輸出、大功率同步升壓型開關 DC/DC 控制器 LTC3788/-1，該器件用一個高效率 N 溝道 MOSFET 取代了升壓二極管。LTC3788/-1的研發消除了在中到大功率升壓型轉換器中所需的散熱器。LTC3788/-1 在 5A 輸出時能以高達 97% 的效率產生 24V 電壓，從而使其非常適用于大功率汽車音頻放大器、工業和醫療應用，在這類應用中，升壓型 DC/DC 轉換器必須以低熱耗散和小的解決方案尺寸提供大功率。

    LTC3788/-1 啟動時在 4.5V 至 38V 的輸入電壓范圍內工作，啟動后可在低至 2.5V時保持工作，且可以調節高達 60V 的輸出電壓。強大的 1.5Ω 內置 N 溝道 MOSFET 柵極驅動器能夠快速轉換大的 MOSFET 柵極電壓，從而最大限度地降低轉換損耗，并允許每通道輸出電流高達 10A。此外，一個輸出工作時，LTC3788/-1 僅消耗 125uA 電流，而當兩個輸出都啟動時，僅消耗 200uA。

    恒定頻率電流模式架構允許并聯輸出。LTC3788 含有一個時鐘輸出、相位調制 (用于多相應用)、兩個獨立的電源良好輸出和一個可調電流限制。LTC3788/-1 具有 75kHz 至 850kHz 的可鎖相頻率或 50kHz 至 900kHz 的可選固定頻率。它有可調的逐周期電流限制保護，并運用檢測電阻器或通過監視電感器 (DCR) 兩端的壓降來實現電流檢測。在輸入電壓也許有時超過穩定的輸出電壓的應用中，LTC3788/-1 能夠保持同步 MOSFET 連續接通，以便輸出電壓以最小的功耗跟蹤輸入電壓。此外，LTC3788/-1 還有可調軟啟動功能，并在 -40°C 至 125°C 的工作溫度范圍內保持 ±1% 的基準電壓準確度。

    LTC3788-1 采用 SSOP-28 封裝，而 LTC3788 采用 32 引線 5mm x 5mm QFN 封裝。以1,000 片為單位批量購買，每片價格為 4.12 美元。兩種版本都有現貨供應。

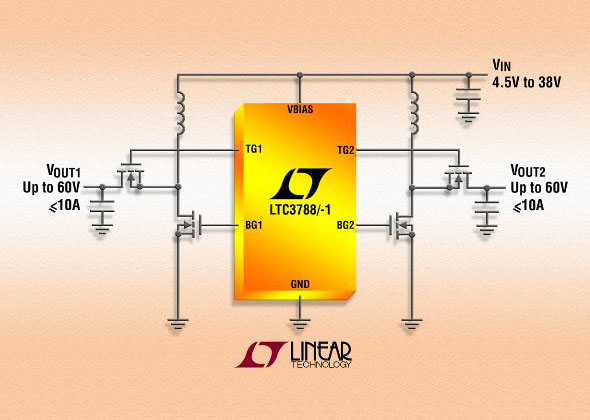

    照片說明： 雙通道 60V 同步升壓型 DC/DC 控制器

    性能概要：LTC3788/-1

    高達 97% 的效率

    在中到大功率升壓型轉換器中無需散熱器

    高達 60V 的 VOUT 工作

    4.5V 至 38V 的寬 VIN 范圍，啟動后可保持低至 2.5V 工作

    強大的 1.5Ω 柵極驅動器

    對于同步 MOSFET，具 100% 占空比能力

    75kHz 至 580kHz 的可鎖相頻率

    50kHz 至 900kHz 的可編程固定頻率

    RSENSE  或電感器 DCR 電流檢測

    電流模式控制

    在 -40ºC 至 +125ºC 的溫度范圍內具 ±1% 的基準電壓準確度

    可編程軟啟動

    相位調制

    電源良好輸出■
