1.引言

    在工業控制、電力通訊、智能儀表等領域中，也常常使用簡便易用的串行通訊方式作為數據交換的手段。但是，在工業控制等環境中，常會有電氣噪聲干擾傳輸線路，使用RS-232通訊時經常因外界的電氣干擾而導致信號傳輸錯誤；另外，RS-232通訊的最大傳輸距離在不增加緩沖器的情況下只可以達到15 米。為了解決上述問題，RS-485標準通常被用作為一種相對經濟、具有相當高噪聲抑制、相對高的傳輸速率、傳輸距離遠、寬共模范圍的通信平臺。

    RS-485標準采用平衡式發送，差分式接收的數據收發器來驅動總線。因為RS-485的遠距離、多節點（256個）以及傳輸線成本低的特性，是EIA RS-485稱為工業應用中數據傳輸?shù)氖走x標準。ADI公司的ADM2582E/ADM2587E器件針對均衡的傳輸線路而設計，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準。它采用ADI公司的iCoupler®技術，在單個封裝內集成了一個三通道隔離器、一個三態差分線路驅動器、一個差分輸入接收機和一個isoPower DC/DC轉換器。該器件采用5V或3.3V單電源供電，從而實現了完全隔離的RS-485解決方案。

2．RS-485 標準介紹

    電子工業協會（EIA）于1983 年制訂并發布RS-485標準，并經通訊工業協會（TIA）修訂后命名為TIA/EIA-485-A，習慣地稱之為RS-485標準。RS-485標準是為彌補RS-232通信距離短、速率低等缺點而產生的。RS-485標準只規定了平衡發送器和接收器的電特性，而沒有規定接插件、傳輸電纜和應用層通信協議。RS-485標準數據信號采用差分傳輸方式（Differential Driver Mode），也稱作平衡傳輸，RS-485標準的最大傳輸距離約為1219 米。通常，RS-485網絡采用平衡雙絞線作為傳輸媒體，平衡雙絞線的長度與傳輸速率成反比。在這里尤為注意并不是所有的RS-485收發器都能夠支持高達10Mbps的通訊速率。如果采用光電隔離方式，則通訊速率一般還會受到光電隔離器件響應速度的限制。

3． 幾種典型的RS485電路設計

    (1)、傳統的RS485電路

    作為一種常用的通訊接口器件，RS-485/RS-422 芯片可以在許多半導體公司中找到對應的型號，比如ADI 公司（器件前綴為ADM）。大部分工業RS-485總線的客戶應用如下的電路連接方式如圖1所示，其485電路主要由2或3個快速光耦，RS-485收發器件以及隔離電源模塊組成，優點是連接簡單，價格便宜，缺點是用的器件較多，占用的PCB面積大，而且光電耦合器的在速度限制、功耗以及LED老化上受到限制。

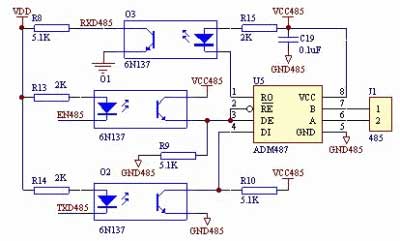

圖1 ADM487E典型應用電路

(2)、帶隔離的增強型RS-485電路

    磁耦隔離iCoupler技術，是由ADI公司設計開發的一項適合高壓環境的隔離電路的專利技術，而非傳統的基于光電耦合器所采用的發光二極管（LED）與光敏三極管結合，因采用了高速的iCOMS工藝，因此在功耗、體積、集成度、速度等各方面都優于光耦。同時能滿足醫用設備高電壓工業應用、電源以及其它高隔離度環境的嚴格隔離要求，非常適合在各種工業上的應用，包括數據通信、數據轉換器接口、各種總線隔離以及其它多通道隔離應用。

    ADM2483是帶隔離的增強型RS-485 收發器，其內部框圖如圖2所示，它包括一個三通道隔離器、一個帶三態輸出的差分驅動器和一個帶三態輸入的差分接收器。1/8 單位負載的接收器輸入阻抗可允許多達256 個收發器接入總線，最高傳輸速率可達500Kbps。邏輯端兼容3V/5V 工作電源，總線端5V 供電。

    ADM2483與其它RS-485 接口芯片相比，集成了磁隔離技術，僅需要一個外部的DC/DC電源即可。ADM2483應用電路如圖3所示，本電路僅供參考，若遇特殊應用，為了設備及系統安全，可以選擇相應的其它保護措施，如TVS 等等。

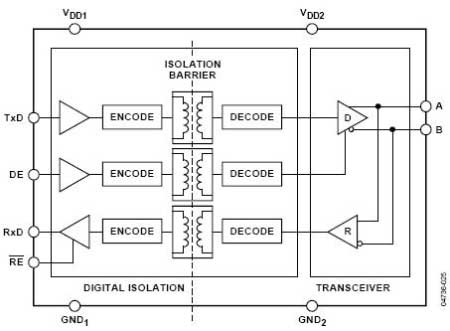

圖2 ADM2483功能內部框圖

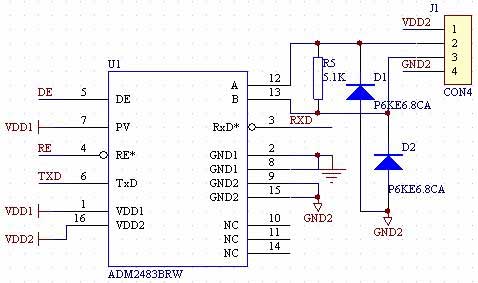

圖3 ADM2483BRW典型應用電路

    (a)、功能介紹

    ADM2582E/ADM2587E包含一個集成式隔離DC/DC電源，不再需要外部隔離電源模塊，是帶隔離的增強型RS-485收發器，ADM2582E/ADM2587E是具備±15 kV ESD保護功能的完全集成式隔離數據收發器，適合用于多點傳輸線路上的高速通信應用。它采用ADI公司的isoPowerTM技術，在單個封裝內集成了一個三通道隔離器、一個三態差分線路驅動器、一個差分輸入接收機和一個isoPowerTM DC/DC轉換器， 其內部框圖如圖4所示，該器件采用5V或3.3V單電源供電，從而實現了完全隔離的RS-485解決方案。ADM2582E/ADM2587E驅動器帶有一個高電平有效使能電路，并且還提供一個高電平接收機有效禁用電路，可使接收機輸出進入高阻抗?fàn)顟B(tài)。

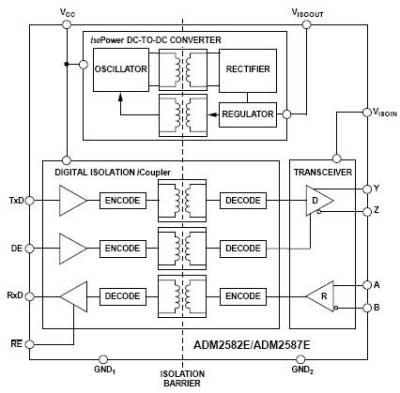

圖4 ADM2582E/ADM2587E 功能內部框圖

    (b)、ADM2587E典型應用電路

    ADM2582E/ADM2587E采用isoPower™集成式隔離DC/DC技術，是一款隔離的RS-485/RS-422收發器，可配置成半雙工或全雙工模式，通信速率分別為數據速率：16 Mbps/500kbps，采用20引腳寬體SOIC封裝，管腳兼容，其額定工作溫度范圍為工業溫度范圍(−40°C to +85°C)。

    ADM2582E/ADM2587E與其它RS-485接口芯片相比，集成了磁隔離技術和DC/DC電源，是一個真正意義上的單芯片RS-485集成芯片，大大的減少了PCB板面積。ADM2582E/ADM2587E應用電路如圖5所示，本電路僅供參考，若遇特殊應用，為了設備及系統安全，可以選擇相應的其它保護措施，如TVS 等等。

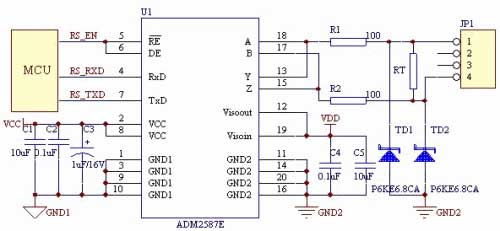

圖5 ADM2582E/ADM2587E 典型應用電路

    (c)、ADM2582E/ADM2587E引腳名稱功能描述

    (d)、ADM2582E/ADM2587E使用說明

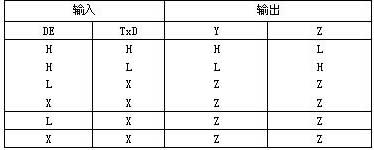

發送真值表

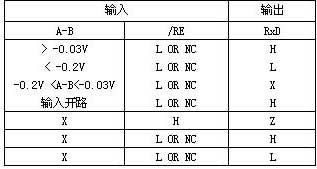

接收真值表

4. 其他特性

    ADM2582E/ADM2587E具備過熱關斷特性，能夠防止輸出短路，可防止溫度過高時芯片因電源的過度損耗而毀壞。當芯片工作溫度高于150℃時，ADM2582E/ADM2587E獨有的熱關斷電路會關斷驅動器輸出；而當溫度回到140℃時，ADM2582E/ADM2587E會自動使能驅動器輸出。

    ADM2582E/ADM2587E最多可允許256 個收發節點接入總線, 隔離電壓為2500V，輸入/輸出引腳上提供±15 kV ESD保護功能，真正防故障裝置的接收輸入端，以及大于25 kV/μs高共模瞬態抑制能力。

    ADM2582E/ADM2587E集成了isoPower技術，該技術采用高頻開關元件通過其變壓器傳輸電力。在PCB布局時必須特別注意滿足輻射標準。欲了解電路板布局的注意事項，可以參考應用筆記AN-0971，在此不做更詳細介紹。■
