凌力爾特推出高效率、4MHz同步降壓型穩壓器LTC3604

    凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降壓型穩壓器 LTC3604，該器件采用一種獨特的恒定頻率/受控的接通時間、電流模式架構。它采用 3mm x 3mm QFN 或 MSOP-16E 封裝，在輸出電壓低至 0.6V 時，可提供高達 2.5A 的連續輸出電流。甚至在高降壓比時，其電流模式工作也可提供卓越的電壓和負載瞬態響應。LTC3604 在 3.6V 至 15V 的輸出電壓范圍內工作，從而非常適用于雙節鋰離子電池組以及 5V 和 12V 中間總線系統應用。其開關頻率從 800kHz 至 4MHz 是用戶可編程的，從而可以采用纖巧、低成本電容器和電感器。

    LTC3604 采用 RDS(ON) 僅為 100mΩ 和 130mΩ 的內部開關，以提供高達 95% 的效率。其獨特的控制架構使它能夠?qū)崿F(xiàn)低至 5% 的占空比，同時保持開關頻率高達 2.25MHz，從而使其非常適用于高降壓比應用 (例如：12VIN 至 1.2VOUT 轉換)。采用突發模式 (Burst Mode®) 工作可最大限度地提高輕負載效率，從而僅需要 300uA 電流 (在無負載時)，并使 LTC3604 非常適用于需要最長電池運行時間的應用。對于需要最低噪聲的應用來說，LTC3604 可配置以強制連續模式運行，以實現最低噪聲和最低的潛在 RF 干擾。其它特點包括電源良好電壓監視器、輸出電壓跟蹤功能和短路保護。

    LTC3604EUD 采用 3mm x 3mm QFN-16 封裝，有引線版本 LTC3604EMSE 采用 MSOP-16E 封裝。以 1,000 片為單位批量購買，每片價格為 3.25 美元。工業級版本 LTC3604IUD 和 LTC3604IMSE 在 -40°C 至 125°C 的工作結溫范圍內工作有保證，千片批購價為 3.61 美元。

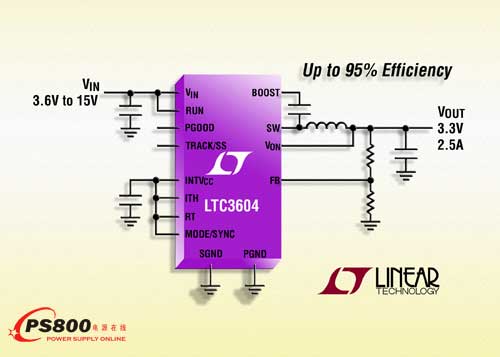

    照片說明： 2.5A、15V 同步降壓型 DC/DC 轉換器

    性能概要：LTC3604

    · 在 3.6V 至 15V 輸入電壓范圍內工作

    · 2.5A 輸出電流

    · 高達 95% 的效率

    · 以非常低的占空比工作：在 2.25MHz 時為 5%

    · 可調開關頻率：800kHz 至 4MHz

    · 外部頻率同步

    · 電流模式工作實現卓越的電壓和負載瞬態響應

    · 用戶可選擇低紋波 (20mVP-P) 突發模式 (無負載 IQ = 300uA) 或強制連續工作

    · 0.6V 基準允許低輸出電壓

    · 短路保護

    · 輸出電壓跟蹤功能

    · 電源良好狀態輸出

    · 采用小型、耐熱增強型、16 引腳 QFN (3mm x 3mm) 和 MSOP 封裝■
