安森美推出5款互補金屬氧化物半導體線性穩壓器系列

    應用于綠色電子產品的首要高性能、高能效硅方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)擴充產品陣容，推出5款新的互補金屬氧化物半導體(CMOS)線性穩壓器系列。優化的NCP69x系列用于低功耗的便攜電池供電及“持續開機”(always-on)應用，如線纜調制解調器、衛星接收機、數字機頂盒及電表。

    NCP690、NCP691和NCP692是極低壓降(VLDO) 1 A穩壓器件，提供5.0 V到低至1.25 V的可調節輸出電壓，或固定輸出電壓版本。這些器件提供62 dB的電源抑制比(PSSR)、典型值145微安(µA)的低靜態電流和50 µVrms的低噪聲工作，并具備短路及熱保護。它們提供4 kV的靜電放電(ESD)保護，與標準CMOS LDO相比，大幅增強了ESD保護能力。這些器件的設計旨在與低成本陶瓷電容一起使用。NCP691包括啟用低電平(enable-low)功能，而NCP692包括啟用高電平(enable-high)功能。

    NCP693 1 A穩壓器在空載工作時電源電流僅為65 µA，還能以芯片啟用(chip enable)引腳選擇待機模式，此模式下電源電流低于0.15 µA。標準電壓版本包括0.8 V、1.0 V、1.2 V、2.5 V和3.3 V。超低壓降(ULDO) 1 A穩壓器NCP694與這系列器件相輔相成，用于輸出與輸出電壓差很小的應用。這器件提供典型值-3 mV的負載穩壓，及典型值60 μA的靜態電流。典型值70 dB的紋波抑制比，結合限流和熱保護功能，使其成為極為強固和通用的器件。這器件提供最小輸出電壓為1.0 V的可調節版本，以及0.8 V、1.0 V、1.2 V、2.5 V和3.3 V的固定電壓版本。

    安森美半導體穩壓器件部總監Mike Paquette說：“隨著高能效設計越來越受重視，工程師需要能夠指定更低的電壓。我們推出NCP690、NCP691和NCP692 1 A線性穩壓器，能夠為1.5 V電壓軌提供高性能的解決方案。客戶選用NCP693和NCP694，能夠為其設計增加低于1.2 V電壓軌，不需要依靠開關穩壓器及相關外圍元件。這令設計復雜度低或電氣噪聲低，占用電路板空間更少，及應用性價比更高。”

    封裝和價格

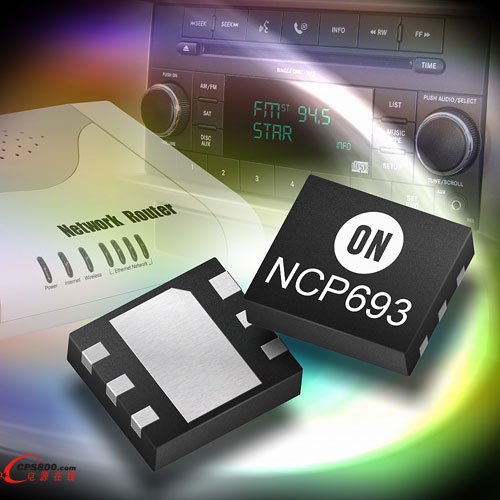

    NCP690、NCP691和NCP692均采用6引腳3 mm x 3 mm DFN封裝。NCP693采用1.8 mm x 2.0 mm DFN封裝。NCP694采用6引腳HSON及5引腳SOT-89封裝。根據器件及所選封裝的不同，每10,000片批量的價格為0.41美元至0.55美元。■
