10ppm/°C、3mV 壓降的基準以低于 1uA 的電流工作

    日前，凌力爾特公司 (Linear Technology Corporation) 宣布推出精確的 SOT23 電壓基準 LT6656，該器件以僅為 850nA 的電源電流工作。LT6656 具有不到 0.05% 的初始誤差、以及低于 10ppm/°C 保證的溫度漂移。這種精確度和超低功率相結合，非常適用于便攜式、無線和遠程設備。LT6656 具 5mA 的輸出驅動能力，適合多種應用。例如，對一個低功率、高分辨率 ADC 來說，LT6656 既可以作為電源電壓、又可以作為精確基準。LT6656 可以代替低功率并聯基準，在可變負載電流和電源電壓存在的情況下，提供更高的效率和穩定性。就很多應用而言，極低的靜態電流允許 LT6656 保持始終接通的穩定狀態。

    LT6656 以凌力爾特公司涵蓋廣泛的精確電壓基準系列為基礎，為電池供電應用而優化。這種高性能雙極型器件可以承受電池反向情況、接受高達 18V 的輸入電壓、并以比輸出電壓僅高 3mV 的電壓工作。在未加電時，輸出呈高阻抗，從而避免給電路的其余部分加載。LT6656 完全規定在 -40°C 至 85°C 的溫度范圍內工作，并在 -55°C 至 125°C 的極端溫度范圍內性能得以保證。

    凌力爾特公司設計經理Brendan Whelan表示：“LT6656 的高精確度再結合僅為 1uA 的電源電流和纖巧的 SOT23 封裝，顯示了電壓基準技術的顯著進步”。

    LT6656 已經投產，有 7 種電壓選項。以 1,000 片為單位批量購買，每片價格為 1.74 美元。

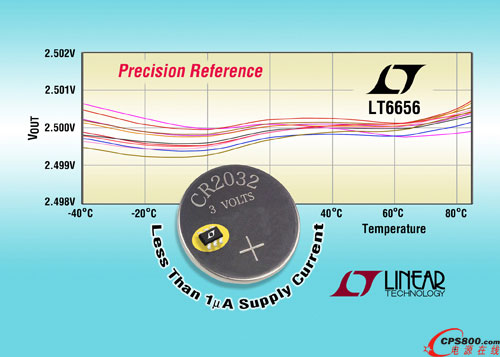

    照片說明： 高精確度基準需要不到 1uA 電流

    性能概要：LT6656

    l 850nA 電源電流

    l 卓越的準確度和漂移：

    o A 級 (0.05% 初始準確度，10ppm/°C 漂移)

    o B 級 (0.1% 初始準確度，20ppm/°C 漂移)

    l 5mA 輸出驅動能力

    l 輸入/輸出反向保護

    l 3mV 壓降

    l 熱遲滯：25ppm

    l 完全規定在 -40°C 至 85°C 的溫度范圍

    l 在 -55°C 至 125°C 的溫度范圍內工作有保證

    l 7 種電壓選項：1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V

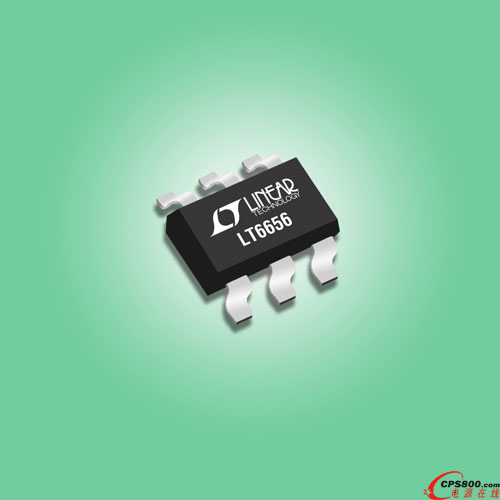

    l 扁平 (1mm) ThinSOT™ 封裝■
