針對大電流軌的三相降壓型DC/DC控制器

    凌力爾特公司 (Linear Technology Corporation) 推出三相單輸出高效率 (高達 95%) 同步降壓型 DC/DC 控制器 LTC3829，該器件具多相 (PolyPhase®) 工作模式、差分輸出電壓檢測和集成的鎖相環 (PLL) 時鐘同步。可以對多達 6 個相位實施并聯和異相定時，以最大限度地減少針對高電流應用 (高達 150A) 的輸入和輸出濾波要求。差分放大器對正和負端提供真正遠端輸出電壓采樣，從而可實現高準確度調節，且不受走線、通孔和互聯線中的 IR 損耗影響。應用包括大電流 ASIC 和 FPGA 電源、配電總線、大功率音頻放大器和網絡服務器。

    LTC3829 在 4.5V 至 38V 的輸入電壓范圍內以全 N 溝道 MOSFET 工作，可產生范圍為 0.6V 至 5V 和準確度為 ± 0.75% 的輸出電壓。通過監視輸出電感器 (DCR) 兩端的壓差或通過使用檢測電阻器來檢測輸出電流。可編程 DCR 溫度補償在很寬的溫度范圍內維持一個準確和恒定的電流限制設定點。強大的內置柵極驅動器最大限度地降低了 MOSFET 的開關損耗，并允許使用多個并聯連接的 MOSFET。固定工作頻率可設定在250kHz至770kHz，或可用其內部 PLL 同步至一個外部時鐘。LTC3829 僅為 90ns 的最短接通時間使該器件非常適用于高降壓比應用。

    LTC3829 采用可調的 Stage Shedding™ 技術，以通過消除兩個輸出級的柵極電荷和開關損耗來提高輕負載效率。此外，LTC3829 還可以配置為以可調突發模式 (Burst Mode®) 工作，從而在輕負載時產生更高的效率。可選的非線性控制模式改善負載階躍瞬態響應，自適應電壓定位 (AVP) 在處于負載階躍時盡量減小了最大瞬態電壓偏離。

    跟蹤和排序功能允許多個電源的加電和斷電優化。其它特點包括電流模式控制、一個用于 IC 電源的內置 LDO、可編程軟啟動、一個電源良好輸出和外部 VCC。

    LTC3829 采用耐熱增強型 38 引線 TSSOP 封裝或 38 引線 5mm x 7mm QFN 封裝，在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 3.71 美元。兩種版本都有現貨供應。

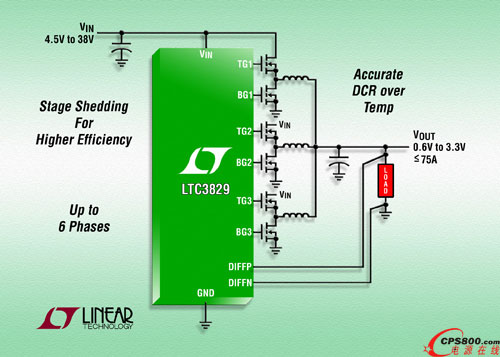

    照片說明： 大功率單輸出多相 DC/DC 控制器

    性能概要：LTC3829

    · 大功率： IOUT 高達 150A

    · 多相工作：多達 6 相

    · 高效率：高達 95%

    · 4.5V 至 38V 的寬 VIN 范圍

    · VOUT 范圍為 0.6V 至 5V，準確度為 ±0.75%

    · RSENSE 或 DCR 電流檢測

    · 可編程 DCR 溫度補償

    · 強大的內置 N 溝道 MOSFET 柵極驅動器

    · 可調 Stage Shedding

    · 可編程突發模式工作

    · 可選非線性控制模式

    · 自適應電壓定位

    · 用于遠端輸出電壓采樣的真正差分放大器

    · 輸出電壓跟蹤或可編程軟啟動

    · 從 250kHz 至 770kHz 的可鎖相固定頻率

    · 電流模式控制實現準確和便利的均流■
