頻率源可以說是一個通信系統的心臟，心臟的好壞很大程度上決定著一個機體的健康狀況，而鎖相環又是頻率源的主要組成部分，因此性能優異的鎖相環芯片對于通信系統來說是非常重要的。
鎖相環的相位噪聲對電子設備和電子系統的性能影響很大。從頻域看它分布在載波信號兩旁按冪律譜分布，無論做發射激勵信號，還是接收機本振信號以及各種頻率基準時，這些相位噪聲將在解調過程中都會和信號一樣出現在解調終端，引起基帶信噪比下降，誤碼率增加。
低相噪Hittite鎖相環產品分為集成VCO和沒有集成VCO兩種。集成VCO的PLL芯片包括了HMC820，HMC821，HMC826等。下面是與市場上同類產品的對比，以工作頻段1720~2080MHz為例：
|
|
A公司 |
B公司 |
HMC821 |
|
在1kHz頻偏處相噪 |
-85 dBc/Hz |
-88 dBc/Hz |
-107dBc/Hz |
|
在10kHz頻偏處相噪 |
-89 dBc/Hz |
-96 dBc/Hz |
-112 dBc/Hz |
|
輸出功率 |
3dBm |
2dBm |
10dBm |
HMC820，HMC821在芯片內部的頻率輸出端集成了放大器，因此其輸出功率高于同類產品，在某些情況下，可以直接做為LO輸出推動混頻器，省掉一個本振口緩沖放大器，為設計者節省了空間和bom成本。
HMC820,HMC821是多頻段產品，可工作在三個頻段，如HMC821的工作頻段包括了860~1040MHz，1720~2080MHz，及3440~4160MHz。以 1800MHZ, 900MHZ GSM 直放站為例，由于HMC821采用了內部集成分頻器的方式，只用一顆HMC821芯片，使用同樣的環路濾波器電路，就能滿足900和1800MHz兩個頻段要求，這大大加快了設計進程。

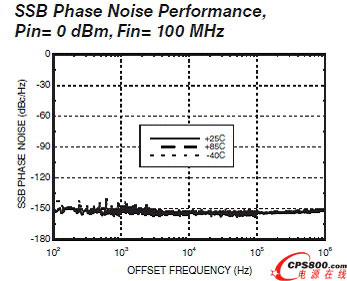

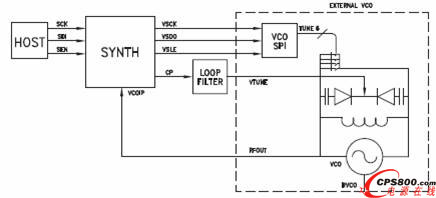

Hittite公司內部集成VCO鎖相環芯片采用獨特的開關設計，如下圖所示
芯片自動根據需要選擇合適的開關，這種設計使用較小的電壓就可以驅動VCO工作。在設計環路濾波器時不必使用運放等有源電路，僅用無源濾波器就可以實現。這使得外圍電路較為簡單，減輕了RF工程師的負擔。
在微波頻段Hittite公司集成VCO的PLL芯片有HMC764，HMC765，HMC783，HMC807，工作頻段涵蓋了7.3-13.4GHz。HMC764在10kHz頻偏處的相位噪聲約為-102dBc/Hz,在分?jǐn)?shù)模式下，其RMS Jitter為196 fs 。
