NI推出內置信號調理的高性能PXI Express數據采集產品

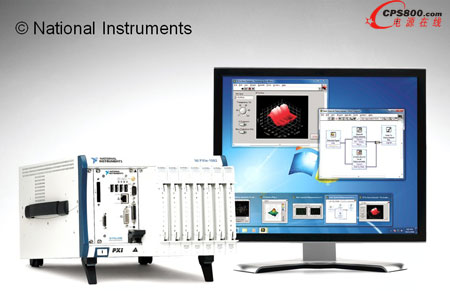

    美國國家儀器有限公司（National Instruments，簡稱NI）近日發布了公司第一款帶有內置信號調理的數據采集（DAQ）模塊，用于PXI Express可擴展、高性能測量。新款NI SC Express系列產品具有更高的精確度、高數據吞吐量，在同類產品中具有最佳的同步性，可用于測量應變計、電橋傳感器、熱電偶和高壓模擬輸入。PXI Express為機箱內的每個SC Express模塊提供250 MB/s的專用帶寬，從而幫助工程師提高通道數的同時，不影響采樣率或數據吞吐量。由于具有更小的體積、更簡易的電纜管理，以及在軟件中自動實現同步等特性，SC Express模塊簡化了工程師創建和管理高通道數傳感器測量系統的復雜性。

    NI PXIe-4330 24字節同步橋接輸入模塊用于高性能應變、載荷、力值與力矩測量，精確度可達0.02%，每通道采樣率達25kS/s。橋接輸入模塊采用了比例式設計，使ADC芯片參考于激勵電壓。這一方法使整個測量不再依賴于激勵電壓的穩定性和準確度。此外，獨特的delta-sigma型ADC也同時具備卓越的交流性能與直流準確性，相比而言，傳統的delta-sigma型ADC則只有交流性能。

    NI PXIe-4330橋接輸入模塊能夠進行四分之一、二分之一以及全橋的自動同步測量。所包含的驅動軟件確保多個模塊和機箱于低至5ppb的通道間歪斜誤差進行同步。8通道橋接輸入模塊可在單個機箱中擴展到136通道系統，在多機箱同步時可擴展到數千條通道。由于NI PXIe-4330模塊具有高精度、同時性和同步性的特點，該模塊可用于高通道數架構測試應用，包括風洞、橋梁檢測和碰撞測試。

    利用NI PXIe-4353熱電偶模塊，工程師可以在32條通道上測量溫度，精確度達0.30°C。優化導熱性，可使鄰近冷端溫度補償（CJC）熱敏電阻能夠在熱電偶接合點進行正確測量。利用這個獨特的設計，等溫接線盒將誤差降到最小。32通道熱電偶模塊可在單個機箱中擴展到544通道系統，在多機箱同步時可擴展到數千條通道。由于精確度提升，平臺可擴展，NI PXIe-4353模塊適用于從單條通道到用于燃料電池測試和監測熱處理室的大型系統在內的精確測量。

    NI PXIe-4300高壓隔離模擬輸入模塊是NI推出的第一款可同時采樣、測量高達300伏電壓的模擬輸入模塊。利用16位ADC和250kS/s的采樣率，NI PXIe-4300模塊數據傳輸率可以達到每個模塊4MB/s，單個機箱內68MB/s。這個8通道模擬輸入模塊可在單個機箱中擴展到136通道系統，在多機箱同步時可擴展到數千條通道。利用CAT II通道間隔離測量300伏的能力使得NI PXIe-4300可理想用于汽車測試，例如燃料電池和電池組測試。

    新的SC Express模塊，包括可用于多設備工作的NI-DAQmx驅動軟件和支持——NI-DAQmx的這一新特性幫助工程師對多個模塊輕松進行同步。同樣的代碼可從一個模塊中采集數據，也可以在一個機箱中同步多達17個模塊。該模塊可與一系列NI硬件（包括NI X 系列、動態信號采集 (DSA) 和NI SCXI產品）配合使用，并可用于PXI平臺的1500多種I/O模塊工作。新模塊同時也集成了NI軟件，包括NI LabVIEW和LabVIEW實時模塊、NI-Sync和NI DIAdem�！�
