凌力爾特推出 60V、1MHz 降壓型 DC/DC 轉換器 LT3596

    日前，高性能線性集成電路制造商凌力爾特公司 (Linear Technology Corporation) 推出 60V、1MHz 降壓型 DC/DC 轉換器 LT3596，該器件設計作為恒定電流 LED 驅動器運作，以驅動多達 30 個 LED。就 48V 輸入而言，LT3596 可驅動多達 3 串各含 10 個 100mA 串聯 LED 的 LED 串，可提供超過 90% 的效率。

    LT3596 的多通道能力使其非常適用于大型 LED 廣告牌以及工業和醫療顯示器。其 6V 至 60V 的輸入電壓范圍使其非常適用于汽車和工業應用。LT3596 提供 ±1.5% 的 LED 電流匹配，以確保一致的顯示器亮度，而且其真正色彩 PWM (True Color PWM™) 調光提供高達 10,000:1 的調光比。以 200kHz 至 1MHz 的可編程固定頻率工作以及電流模式架構確保在寬電源和輸出電壓范圍內穩定工作，從而最大限度地減小了外部組件的尺寸。此外，開關頻率可同步至一個外部時鐘。LT3596 的耐熱增強型 5mm x 8mm QFN 封裝為 LED 背光照明應用提供了占板面積高度緊湊的解決方案。

    LT3596 采用一個 800mA、60V 內部開關，以提供一個降壓型恒定電流源。內部降壓型轉換器用一個自適應反饋環路將輸出電壓調節到略高于所需的 LED 電壓，以確保最高的效率。如果任一 LED 串出現開路或短路，那么它將繼續調節其它 LED 串，并向 FAULT 引腳發出信號。其它特點包括基于結溫和/或 LED 溫度而降低 LED 電流以及在停機時斷接 LED。

    LT3596EUHG 采用 39 引線 5mm x 8mm QFN 封裝。千片批購價為每片 3.65 美元。工業級版本 LT3596IUHG 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，以 1,000 片為單位批量購買，每片價格為 4.29 美元。所有版本都有現貨供應。

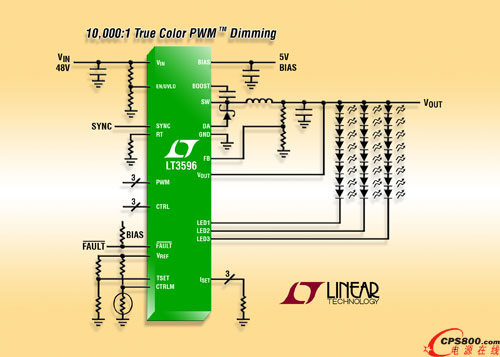

    照片說明： 具 10,000:1 True Color PWM 調光的 60V 降壓型 LED 驅動器

    性能概要：LT3596

    ·     300mA 降壓型穩壓器，每個通道以快速 NPN 電流源驅動多達 10 個 100mA 的 LED

    ·     快速電流源實現 <1us 的脈沖寬度 (在 100Hz 時具 10,000:1 的 True Color PWM 調光)

    ·     停機時 LED 斷接

    ·     自適應 VOUT 可提高效率

    ·     6V 至 60V 的輸入電壓范圍

    ·     準確度為 ±1.5% 的 LED 電流匹配

    ·     外部電阻器設定每個通道的 LED 電流

    ·     無需外部補償

    ·     可編程開關頻率 (200kHz 至 1MHz)

    ·     可同步至外部時鐘

    ·     開路、短路 LED 檢測和報告

    ·     可編程 LED 熱降額和報告

    ·     可編程溫度保護

    ·     具 0.6mm 高壓引腳間隔的 5mm x 8mm 耐熱增強型 QFN 封裝■
