軌至軌SiGe運算放大器提供無與倫比的速度-電源效率

    凌力爾特公司 (Linear Technology Corporation) 推出單 / 雙 / 四路軌至軌運算放大器LTC6252/3/4和LTC6255/6/7，這些器件采用纖巧封裝，提供了無與倫比的速度-電源效率。LTC6252/3/4 實現了 720MHz 增益帶寬 (GBW) 積和 280V/us 轉換率，同時僅消耗 3.3mA 電源電流。LTC6255/6/7 提供 6.5MHz 增益帶寬積和1.8V/us 轉換率，僅消耗 65uA 電源電流。這些器件與之前推出的 180MHz 增益帶寬積 1mA 電源電流的LTC6246/7/8 結合，就提供了一個適合于多種應用的高效率運放系列。

    720MHz、3.3mA LTC6252/3/4 具有2.75nV/√Hz 的低輸入?yún)⒖紝拵г肼暫?80V/μs 轉換速率。這種高速性能結合了 DC 精度：輸入失調電壓在室溫條件下為 350uV (最大值)，在 –40°C 至 125°C 溫度范圍內為1mV (最大值)。該器件采用 2.5V 至 5.25V 工作電壓電源，并具有軌至軌輸入和輸出以及快速輸出過驅動恢復功能。

    6.5MHz、65uA 的 LTC6255/6/7 也具有軌至軌輸入和輸出。這些器件是單位增益穩定的，并可驅動高達 100nF 的容性負載。這些器件在 1.8V 至 5.25V 電源電壓范圍內工作是有保證。最大輸入失調電壓在25°C 時為 350uV，而在 –40°C 至 125°C 時為 700uV。應用包括便攜式儀表、電池和太陽能供電系統、以及汽車電子設備。

    雙路 LTC6253 和 LTC6256 采用 2mm x 2mm DFN 和 8 引線 SOT-23 封裝。還可選擇 MSOP 封裝，包括具停機功能的 8 引線和 10 引線版本。單路 LTC6252 和 LTC6255 也具有停機功能，采用了 SOT-23 封裝。四路 LTC6254 和 LTC6257 采用 16 引線 MSOP 封裝。這些放大器為在商用 (0oC 至 70oC)、工業 (-40oC至85oC) 和高溫工業 H 級 (-40oC 至 125oC) 溫度范圍內運行做出了全面規定，以 2,500片為單位批量購買，每片 LTC6255CS6#TRPBF 的價格為 1.24 美元。

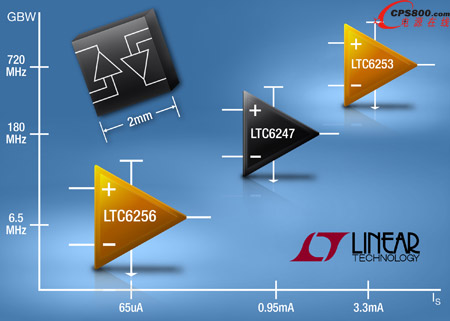

    照片說明：高效軌至軌運算放大器

    性能概要：LTC6252/3/4

    ·     增益帶寬積：720MHz

    ·     -3dB 頻率 (AV = 1)：400MHz

    ·     低靜態電流：3.3mA

    ·     高轉換率：280V/us

    ·     輸入共模范圍包括兩個軌

    ·     軌至軌輸出擺幅

    ·     低寬帶電壓噪聲：2.75nV/√Hz

    ·     斷電模式：42uA

    ·     快速輸出恢復

    ·     電源電壓范圍：2.5V 至 5.25V

    ·     輸入失調電壓：350uV (最大值)

    ·     大的輸出電流：90mA

    ·     CMRR：105dB

    ·     開環增益：60V/mV

    ·     工作溫度范圍：-40°C 至 125°C

    ·     單路版本采用 6 引腳 TSOT-23 封裝

    ·     雙路版本采用 MS8、2mm x 2mm Thin DFN、TSOT-23 和 MS10 封裝

    ·     四路版本采用 MS16 封裝

    性能概要：LTC6255/6/7

    ·    增益帶寬積：6.5MHz

    ·   -3dB 頻率 (AV = 1)：4.5MHz

    ·   低靜態電流：65uA

    ·   可在采用高達 100nF 容性負載時保持穩定

    ·   輸入失調電壓：350uV (最大值)

    ·   輸入共模范圍包括兩個軌

    ·   軌至軌輸出擺幅

    ·   CMRR / PSRR：100dB / 100dB

    ·   電源電壓范圍：1.8V 至 5.25V

    ·   停機電流：7uA (最大值)

    ·   工作溫度范圍：-40°C 至 125°C

    ·   單路版本采用 6 引腳 TSOT-23 封裝

    ·   雙路版本采用 MS8、2mm × 2mm Thin DFN、TSOT-23 和 MS10 封裝

    ·   四路版本采用 MS16 封裝■
