面向便攜式處理器系統的高功率、8 通道、I2C控制型PMIC

    日前，凌力爾特公司 (Linear Technology Corporation) 推出一款面向便攜式處理器的完整電源管理解決方案 LTC3589，例如有 i.MX、PXA、ARM、OMAP 及其他先進的便攜式微處理器系統。該器件采用緊湊型 QFN 封裝，具有 8 個獨立的電源軌、以及動態控制和排序功能。這些電源軌為處理器內核、SDRAM、系統內存、PC 卡、始終接通實時時鐘 (RTC) 以及多種其它功能供電。LTC3589 含有 3 個大電流、高效率降壓型穩壓器，一個大電流/高效率降壓-升壓型穩壓器、以及 4 個低噪聲、低壓差線性穩壓器 (LDO)。對多穩壓器提供支持的是一種可配置度很高的電源排序能力、動態電壓調節輸出電壓控制、一個按鈕接口控制器、通過 I2C 接口實現的穩壓器控制以及大量的狀態報告和一個中斷輸出。

    LTC3589 的 3 個恒定頻率電流模式降壓型開關穩壓器在內部進行補償，可提供高達 1A、1A 和 1.6A 的輸出電流，并具有完整的 I2C 控制功能，包括可選擇的開關頻率 (2.25MHz 或 1.125MHz) 和定相。該器件的上電默認頻率為 2.25MHz，并擁有旨在降低 EMI 的開關邊緣速率調節功能。每個降壓型穩壓器都有一個動態控制和基于 DAC 的輸入基準和一個用來設定標稱輸出電壓范圍的外部反饋引腳。3 種工作模式可以用 I2C 接口設定：脈沖跳躍 (支持 100% 占空比)、突發模式 (Burst Mode®) 工作 (有利于在低輸出負載時實現最佳效率)、或強制連續 (最大限度地降低輕負載時的輸出電壓紋波，并優化電壓輸出設定點之間的動態轉換控制)。

    LTC3589 的單電感器、同步降壓-升壓型轉換器產生一個 2.5V 至 5V 的用戶可編程輸出電壓軌。該降壓-升壓型轉換器運用了一種專有的開關操作算法，可在輸入電壓高于、低于或等于已調輸出電源軌的情況下保持高效和低噪聲運作。降壓-升壓誤差放大器采用一個固定的 0.8V 基準，而輸出電壓由一個外部電阻分壓器設置。突發模式工作的啟動是通過 I2C 控制寄存器來實現的。無需外部補償組件。

    LTC3589 還有 4 個面向低噪聲模擬電源的 LDO，在固定、可調和 I2C 可選電壓選項的不同組合情況下，提供 3 個 250mA 電源軌。另一個 LDO 是一個具電阻器可編程輸出電壓和始終保持接通的 25mA 電源。

    LTC3589 的通用 I2C 串行端口用來控制穩壓器使能、輸出電壓值、動態電壓調節和轉換率、工作模式和狀態報告。穩壓器啟動的排序操作通過按期望的次序?qū)⒎�(wěn)壓器輸出連接至使能引腳或通過 I2C 端口來完成。系統上電、斷電和復位功能受控于按鈕接口、引腳輸入或 I2C 接口。

    LTC3589 采用耐熱增強型、扁平 (0.75mm) 40 引腳 6mm x 6mm 裸露焊盤 QFN 封裝，有現貨供應。以1,000片為單位批量購買，E 級版本每片價格為 4.65 美元，而 I 級版本每片價格為 5.35 美元，兩種版本的工作結溫范圍均為 -40°C 至 +125°C。H 級版本的工作結溫范圍為 -40°C 至 +150°C，也已供貨，千片批購價為每片 5.70 美元。

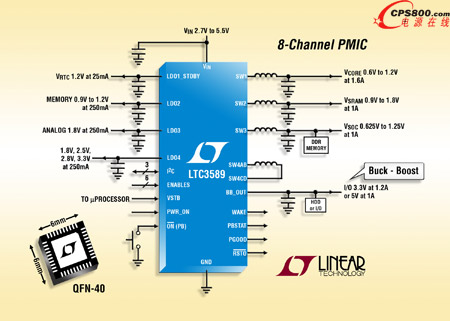

    照片說明：面向便攜式處理器的 8 通道輸出、高功率、3 個降壓 + 1 個降壓-升壓  + 4 個 LDO型 PMIC

    性能概要：LTC3589

    ·     3 個 I2C 可調高效率降壓型開關穩壓器：1.6A、1A、1A

    ·     動態電壓調節和轉換率控制

    ·     高效率 1.2A 降壓-升壓型開關穩壓器

    ·     3 個低噪聲 250mA LDO 穩壓器

    ·     始終保持有效的 25mA LDO 穩壓器

    ·     靈活的引腳搭接排序工作

    ·     I2C 和獨立的使能控制引腳

    ·     電源良好和復位輸出

    ·     可選 2.25MHz 或 1.12MHz 開關頻率

    ·     具系統復位的按鈕 ON/OFF 控制

    ·     10uA 備用電流

    ·     耐熱增強型 40 引腳 6mm x 6mm x 0.75mm QFN 封裝■
