用于單相多功能智能計量和電能監測應用的PIC單片機

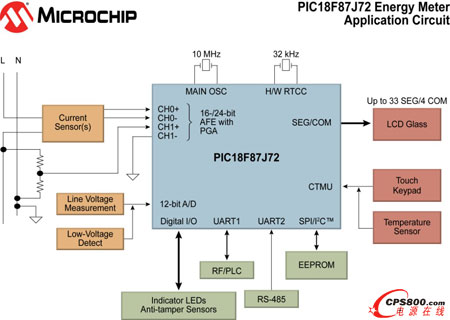

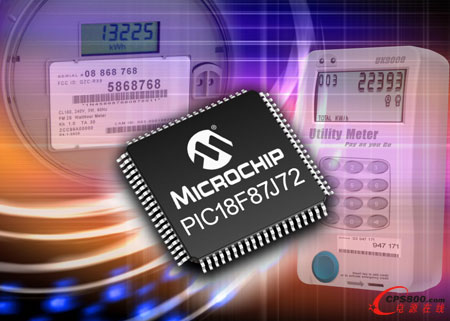

    全球領先的整合單片機、模擬器件和閃存專利解決方案的供應商——Microchip Technology Inc.（美國微芯科技公司）宣布，推出用于單相多功能智能計量和電能監測應用的8位PIC18F87J72單片機（MCU）系列。這一全新MCU系列配備了雙通道的高性能16位/24位模擬前端（AFE），為表具開發提供了精確、可靠、易用和兼具成本效益的解決方案，其性能超過了國際電工委員會（IEC）的0.5級。該系列具有64或128 KB的閃存程序存儲器和4 KB RAM，以實現分時電價和復費率功能；高度集成了多種外設，包括LCD驅動器、硬件實時時鐘/日歷（RTCC）和采用電容式觸摸用戶界面的充電時間測量單元（CTMU）。還提供電能計算固件、一塊開發板和參考設計，形成了一個完整的解決方案，從而可以降低各種智能計量和電能監測應用的成本并縮短產品上市時間。

    Microchip先進單片機架構部副總裁Mitchel Obolsky表示：“PIC18F87J72 MCU系列滿足了市場對集成智能電能計量和功率監測的MCU的需求。這些新款MCU擴展了Microchip現有電能計量和功率監測MCU產品線。客戶現在可以出于小尺寸的需要而選擇帶有AFE的PIC18F87J72 MCU，也可以為了實現最大的靈活性而選擇將獨立的Microchip MCP390X AFE和標準PIC MCU配合使用。”

    開發支持

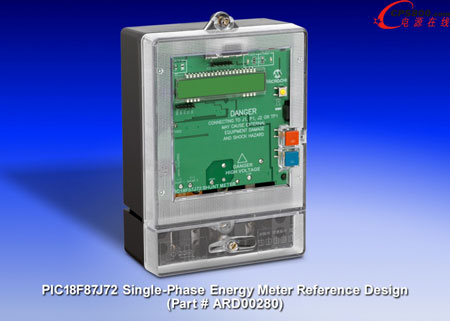

    用于評估的PIC18F87J72單相電表參考設計（部件編號ARD00280）可通過Microchip的銷售代表獲得。采用電能計算固件和具有GUI輔助軟件校正功能的分流型單相電表參考設計可以實現有功/無功電能、正向/反向電能、有功/無功/視在功率和RMS電流/電壓的計算。客戶可根據他們的需求重復利用或定制該免費固件，進一步縮短產品上市時間，使他們上市的產品與眾不同。

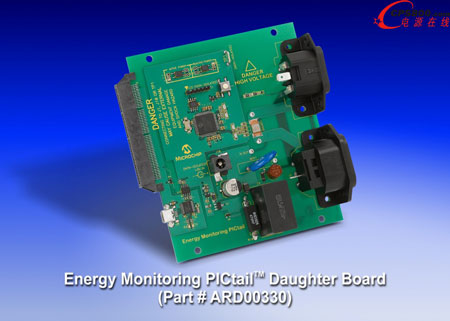

    此外，基于PIC18F87J72的電能監測PICtail子板（部件編號ARD00330）可插入Microchip的Explorer 16開發板（部件編號為DM240001），可輕松開發電能計量和監測設備。PICtail板預計將于2010年11月發售。

    電表參考設計和電能監測PICtail子板的演示將在9月21-22日于美國波士頓舉行的嵌入式系統大會（ESC）的201號Microchip展位，以及在9月20-24日在奧地利維也納舉行的歐洲測量會議與展示會（Metering Europe）的F08展位進行展示。欲了解更多信息，請聯絡Microchip銷售代表或全球授權分銷商，也可瀏覽Microchip網站。

■
