——UPS產品開發處 張磊
項目背景：
前端機房是廣播電視系統的心臟，是各路電視信號的處理、分配傳輸?shù)募⒌亍犴樓岸藱C房現向網絡用戶傳送廣播電視節目，24小時不間斷播出，機房供電質量的優劣直接影響著系統的安全運行和對用戶的服務質量，前端機房要有穩定而不間斷的電源才能保證安全優質播出。所以保證前端機房的供電不間斷是十分重要的。
項目需求：
由于撫順廣電業務持續增漲再加上世界杯的來臨，為了保障前端機房的正常運行，給用戶提供更流暢的數據傳輸，使廣大球迷能夠更好的觀看世界杯，從而提高收視率。針對這種情況，撫順廣電決定投入一定的經費，購置UPS不間斷電源用于前端播出機房，保證優質、安全、不間斷播出。期間，由于新增20KVA負載設備，考慮以后負載擴容及給UPS留有一定的余量，最后決定采購一臺60KVA的UPS 并后備時間1小時，由于安裝在7樓，因而必須要考慮慮承重問題。
項目方案：

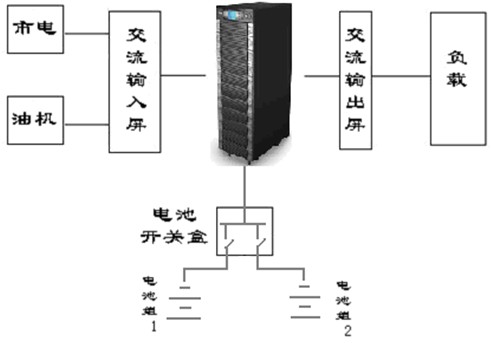

方案示意圖
方案配置清單：
|
序號 |
設備名稱 |
規格型號 |
數量 |
備注 |
|
1 |
UPS主機 |
GES-HIFT60K |
1臺 |
3個功率模塊 |
|
2 |
蓄電池 |
DCF126-12/100 |
80顆 |
40顆一組 |
|
3 |
電池柜 |
DBC20B |
4套 |
兩套為一組 |
|
4 |
電池開關盒 |
|
1套 |
|
方案產品特點：
1、真正的綠色UPS
臺達海福HIFT系列UPS基于DSP技術，采用IGBT整流，輸入功率因數≥0.99、輸入電流總諧波≤3%，整機效率≥94%，具有很好的整機性能。有效提高設備能耗以及對電網的干擾，是真正意義上的綠色UPS。

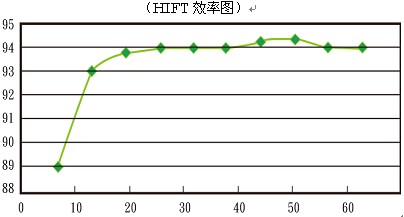

（HIFT效率圖）
負載在15%時，整機效率超過90%
負載在27%時，整機效率達到94%
2、機房承重

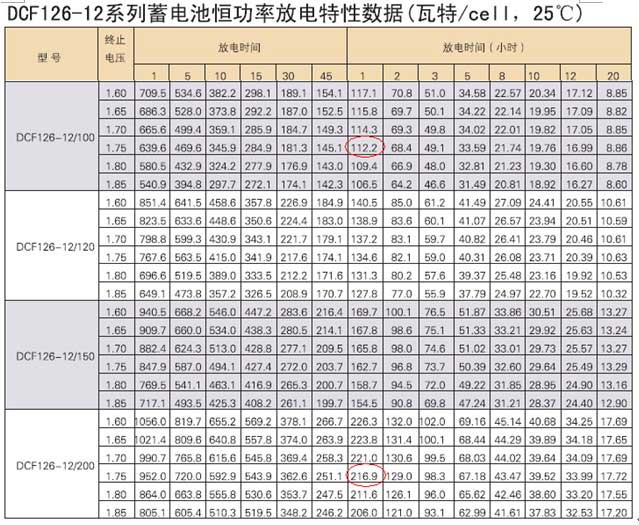

此次主要考慮電池組的承重問題。根據用戶要求，后備時間為1小時，首先計算電池容量及組數。電池容量計算采用恒功率法，計算結果表明應采用40只12V/200AH電池，但12V/200AH電池66.5Kg/顆；40只電池共2660Kg,由于DBC20B電池柜的尺寸為寬1070 mm*深 888 mm*高 1400mm，單套面積為0.95m2重量為113Kg，兩套電池柜為一組，面積為1.9 m2，承重為1519Kg/ m2，遠遠高于用戶的地面承重900Kg/ m2。
由此，中達電通專家建議用戶采用2組40只 12V/100AH電池方案代替1組40只12V/200AH電池方案。12V/100AH電池33Kg/顆；80只電池共2640Kg，安裝在4套DBC20B電池柜中，單套面積為0.95m2，兩套電池柜為一組共兩組，面積為3.8m2，承重為814Kg/ m2，符合用戶地面承重能力。
