雙輸出高效率同步降壓型DC/DC控制器LTC3880/ -1

    日前，凌力爾特推出雙輸出高效率同步降壓型 DC/DC 控制器 LTC3880/ -1，該器件具有基于I2C的PMBus接口以用于數字電源系統管理。LTC3880/-1 兼有最佳模擬開關穩壓器性能和精準混合信號數據轉換，可極其方便地實現電源系統的設計和管理，該器件得到了具有易用型圖形用戶界面 (GUI) 的 LTpowerPlayTM 軟件開發系統的支持。

    LTC3880/-1 允許數字設定和回讀，以實現實時控制功能和關鍵負載點轉換器監視功能。可編程控制參數包括輸出電壓、裕度控制和電流限制、輸入和輸出監察限制、加電排序和跟蹤、開關頻率以及識別和可跟蹤性數據。內置的精準數據轉換器和 EEPROM 允許收集轉換器配置設定值和遙測變量值，包括輸入和輸出電壓及電流、占空比、溫度以及故障記錄，并對這些設定值和變量進行非易失性存儲。

    LTC3880/-1 可調節兩個獨立的輸出，或配置為兩相單輸出。多達 6 相可以交錯和并聯，以在多個 IC 之間實現準確的均流，從而最大限度地為大電流和/或多輸出應用降低輸入和輸出濾波要求。一個集成的放大器提供真正的遠端差分輸出電壓采樣，從而實現了高度準確的調節，而且不受電路板 IR 壓降的影響。應用包括電信、數據通信、計算和存儲市場上的大電流 ASIC、FPGA 和處理器電源。

    運用凌力爾特基于 GUI 的 LTpowerPlay 開發軟件，LTC3880/-1 的配置非常容易通過該器件的 I2C 串行接口保存到內部 EEPROM 中。由于配置存儲在芯片上，所以該控制器可以自主加電，而不會增加主處理器的負擔。輸出電壓、開關頻率、相位和器件地址的缺省設置可以選擇通過外部電阻器分壓器配置。多種設計可以非常容易地在固件中校準和配置，以為一系列應用優化單個硬件設計。電源參數調整時，該轉換器的環路增益不變，因此就多種配置而言補償仍然是優化的。

    LTC3880 具有大電流集成式柵極驅動器，以用范圍為 4.5V 至 24V 的輸入電壓驅動所有 N 溝道功率MOSFET，而且在整個工作溫度范圍內，在輸出電流高達每相 30A 時，該器件可產生準確度為± 0.50%的0.5V至 5.5V 輸出電壓。通過檢測輸出電感器 (DCR) 兩端的壓降以檢測電流，可實現最高效率，或可選擇使用一個外部檢測電阻器。可編程 DCR 溫度補償消除了銅電感器的 TC，以在寬溫度范圍內保持準確和恒定的電流限制。該器件僅為 90ns 的最短接通時間使 LTC3880/-1 非常適合于緊湊型高效率/高降壓比應用。跨多個芯片的準確定時和基于事件的排序允許優化復雜和多軌系統的加電和斷電。其他特點包括具逐周期限流的恒定頻率電流模式控制、可調軟啟動、可同步開關頻率、和可編程 GPIO 引腳以指示器件狀態并提供從故障中自主恢復。

    LTC3880 具有一個用于控制器和柵極驅動電源的內置 LDO，LTC3880-1 允許用外部偏置電壓實現最高效率。兩款器件都采用耐熱增強型 6mm x 6mm QFN-40 封裝。擴展溫度級版本在 -40°C 至 85°C 的結溫范圍內工作。而工業級器件則在 -40°C 至 125°C 的工作結溫范圍內運作。千片批購價為每片 5.35 美元。兩種版本都有現貨供應。

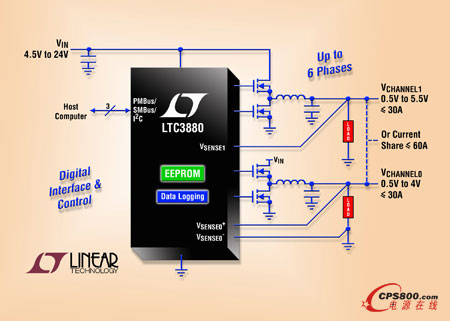

    照片說明：I2C/PMBus 雙輸出同步降壓型 DC/DC 控制器

    性能概要：LTC3880/-1

    ·         雙輸出同步降壓型 DC/DC 控制器具強大的內置 N 溝道 MOSFET 驅動器

    ·         I2C/PMBus兼容串行接口

    ·         內部非易失性 EEPROM 存儲器

    ·         可編程參數包括 VOUT、ILIM、排序、裕度控制、OV/UV 電平和開關頻率

    ·         系統管理遙測變量包括 VIN、IIN、VOUT、IOUT、占空比、溫度和故障狀態以及故障記錄

    ·         VIN 范圍：4.5V 至 24V

    ·         VOUT 范圍：0.5V 至 5.5V

    ·         在整個工作結溫范圍內具 ±0.5% 的最大 DC 輸出電壓誤差

    ·         溫度補償?shù)?nbsp;DCR 或 RSENSE 電流檢測

    ·         PolyPhase® 實現多達 6 相的工作

    ·         250kHz 至 1MHz 的相位可鎖定固定頻率■
