具點校正及灰度等級調光的32通道30mA降壓型LED驅動器

    日前，凌力爾特公司推出 32 通道 LED 驅動器 LT3746，該器件集成了 55V 降壓型控制器。該 LED 驅動器加電至每通道 30mA LED 電流，可驅動高達 13V 的串聯 LED，從而非常適用于諸如大型 LED 廣告牌等應用。每個通道具有單獨的 6 位點校正電流調節和 12 位灰度等級 PWM 調光能力。通過與一個 0.5μs 的最小 LED 導通時間相結合，LT3746 提供了非常寬的動態對比度比。點校正和灰度等級調光均可通過TTL/CMOS邏輯電路中的一個串行接口進行。LT3746 的 6V 至 55V 輸入電壓范圍使該器件非常適合在商用和工業設計中常見的寬輸入電源電壓范圍，該范圍一般為 12V 至 48V。最少的外部組件與5mmx9mm QFN封裝相結合，使LT3746能為多通道 LED 應用提供占板面積高度緊湊的解決方案。

    LT3746 的內部降壓型控制器產生略高于并聯 LED 串的自適應總線電壓，以提供超過 90% 的效率。32 個單獨的線性電流吸收器用于調節和調制個別 LED 串的電流，從而在一個占板面積緊湊的解決方案中提供了諸多的功能。LT3746 可提供針對 LED 開路 / 短路及過熱故障的全面診斷和保護功能，并通過串行數據接口回送故障狀態。30MHz 全緩沖、轉換速率平衡、可級聯的串行數據接口使得 LT3746 非常適合于大屏幕 LCD 的動態背面照明以及全彩色 LED 顯示器。

    LT3746EUHH 采用 56 引線 5mm x 9mm QFN 封裝，以 1,000 片為單位批量購買，每片價格為 4.95 美元。還提供擴展溫度級版本或 I 級版本的 LT3746IUHH，千片批購價為每片 5.45 美元。

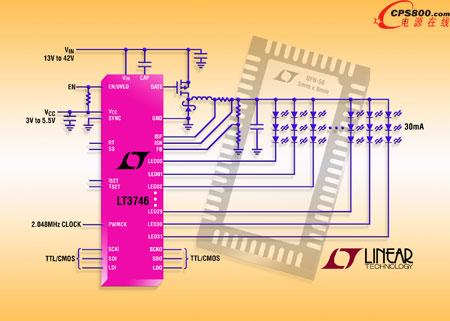

    照片說明：32 通道 30mA 降壓型 LED 驅動器

    性能概要：LT3746

    ·         6V 至 55V 電源輸入電壓范圍

    ·         高達 30mA/13V 的 32 個獨立 LED 輸出

    ·         6 位點校正電流調節

    ·         12 位灰度等級 PWM 調光

    ·         0.5us 最短 LED 接通時間

    ·         自適應 LED 總線電壓實現高效率

    ·         可級聯 30MHz 串行數據接口

    ·         全面的診斷和保護：單個開路 / 短路 LED 和過熱故障

    ·         56 引線 5mm x 9mm QFN 封裝

    ·         32 通道 30mA 降壓型 LED 驅動器■
