萊姆電子推出CTSR系列電流傳感器

    日前，萊姆電子推出了集安全和高性能于一體的CTSR系列電流傳感器，適用于包括太陽能系統在內的各種安全關鍵場合。

    新系列中的兩款傳感器可對額定值低至300和600mARMS且頻率高達9.5kHz的交流或直流漏電流進行測量。在許多工業或發電場合的故障狀態下，CTSR系列傳感器設計測量的殘余電流或漏電流值會升高；比如與接地電網相連接的太陽能電池板，短路或接地故障等故障模式。太陽能電池板與電網的連接部分會引發安全問題；如果出現故障，會引發潛在嚴重的安全問題，危及到與系統接觸人員的安全。

    CTSR系列傳感器經過特殊設計，可滿足已經發行的太陽能裝置和逆變器方面的最新安全標準（即VDE0126-1-1、UL1741和IEC60950-1）。PCB安裝，重量輕(28克)，具有20.1毫米的穿孔直徑，可方便地穿過多根導線。傳感器可測量流過穿孔中單相或三相瞬時的殘余電流總和。導線可承載高達30安/線（交流或直流）的原邊電流。

    CTSR0.3-P和CTSR0.6-P可分別安全測量300和600毫安大小的額定電流，環境溫度+25℃時最大精度分別達到1.9%和1.5%，不包括零失調，在比較高的漏電流情況下，提供模擬輸出，觸發安全系統。由于爬電距離和電間隙（11毫米）較大，以及CTI600V（相比漏電起痕指數），這兩款傳感器過載能力均高達3300安（100秒的脈沖持續時間以及500安/秒的上升時間），同時原副邊電路之間可實現高標準的絕緣。

    “CTSRxxx-TP”是帶有原邊母排的傳感器（由四根獨立的導線構成）。CTSR系列傳感器的工作電壓為+5VDC，當分別測量300毫安和600毫安的額定殘余電流時（CTSR0.3-P和CTSR0.6-P型號），典型的電流消耗僅為17.8毫安和18.1毫安。該系列傳感器可提供內部參考電壓，用戶可以選擇使用實現自檢和去磁等功能。

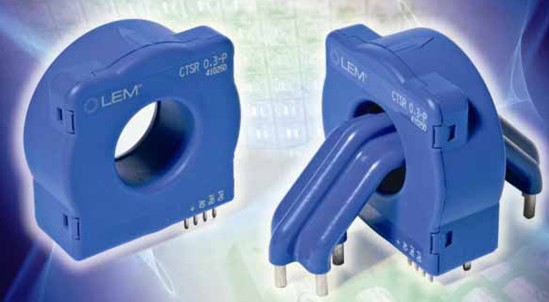

萊姆CTSR系列電流傳感器

    可根據客戶特殊需求開發定制產品，額定電流范圍高達3ARMS。除了確保太陽能逆變器裝置安全之外，萊姆的CTSR系列傳感器還適用于對中等功率電源逆變器以及各種電源進行故障監測等場合。萊姆傳感器符合CE要求，執行EN50178標準，被確認可用于工作溫度范圍-40~+105℃的工業領域。g
