富華里電力監控系統
徐霜
安科瑞電氣股份有限公司，上海 嘉定
【摘要】：隨著電力工業的快速發展、計算機網絡技術的成熟、智能電力儀表的應用，電力系統監控已進入智能化、網絡化、數字化的時代。本文介紹基于網絡電力儀表的Acrel-2000電力監測、電能管理軟件在中海富華里配電監控中的應用。系統實現了分散式采集和集中控制管理的智能化、數字化、網絡化電能管理。
1 項目概況
富華里為24萬平方米都市中心綜合體，集世界500強雅高國際品牌酒店、地標雙子塔寫字樓、近5萬平方米國際街區商業、國際精品公寓于一體，項目占據未來拱北商貿中心核心位置，是珠海三舊改造中拱北商貿中心的首個項目，是規劃中的CBD。
項目配電系統共分4個配電區域，分別為開關所、1#高低壓變配電所、2#高低壓變配電所、3#高低壓變配電所。各個變電所分散的分布于整個商業地下一層；整個配電系統共計588個低壓饋出回路，20多個中壓饋出回路，所有出線回路均安裝網絡多功能電力儀表PZ80-E4/KC,10KV進出線及母聯柜安裝微機綜合保護裝置。對整個配電系統的運行進行監測及保護。
2 用戶需求
配電室之間相對較分散，為了便于對對整個配電系統進行集中管理，供電系統要求設立一套穩定可靠的電力監控，實現對電表數據實時監控，同時實現對整個變電所各個供電回路的用電情況進行監測。
3 設計方案
3.1 系統結構
整個系統采設計了一套Acrel2000電能管理/電力監控系統，采用分層分布式結構，即現場設備層、網絡管理層、監控管理層。
現場設備為采集現場各回路電力系統運行參數，包括電流、電壓、功率等遙測信息；網絡管理層主要包括通訊管理機、光電轉換設備、交換機等，負責數據的上傳及指令的下達；監控管理層為整個系統的核心，所有數據的存儲、電力系統的運行狀況的顯示、控制指令的下達均通過該部分完成。

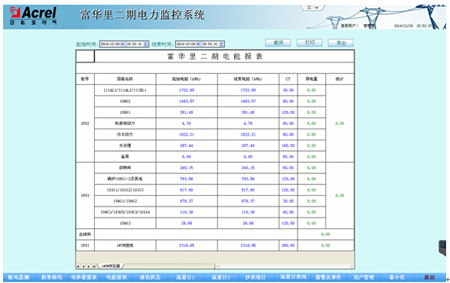

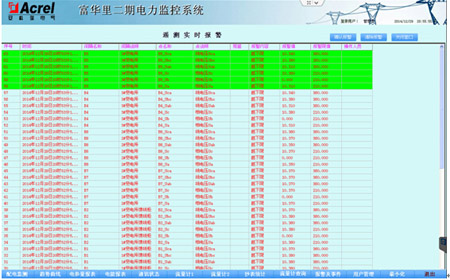

主要功能為一次主接線圖界面顯示；事件記錄，系統運行異常監測；故障報警及操作記錄；電能報表查詢與打印；系統負荷查詢、用戶權限管理等主要功能；遙測信息報表查詢等。

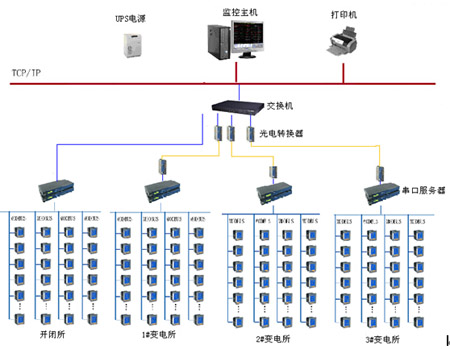

整個系統的網絡結構如圖1所示：
圖1

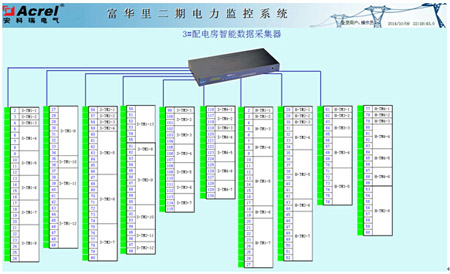

整個系統的監控中心位于開關所值班室，數據采集主要分為4部分，分別為開閉所、1#配電所、2#配電所、3#配電所，其中1#配電室電力儀表均通過屏蔽雙絞線以485總線方式將信號傳輸至1#配電室通訊控制箱內的智能通訊管理機；2#配電室電力儀表信號通過485總線方式傳輸至2#配電室通訊控制箱內的通訊管理機。3#配電室電力儀表信號通過485總線方式傳輸至3#配電室通訊控制箱內的智能通訊管理機。1#、2#、3#智能通訊管理機均通過光纖及光電轉換器連接至開關所后臺，組建成電力監控系統專用局域網，完成數據的傳輸。
3.2 軟件設計
Acrel-2000電力監控軟件是對現場儀表電能數據進行采集與電能數據管理的專用軟件，系統為智能化網絡能源管理系統，系統綜合應用計算機網絡、通訊、數據庫、數值處理等多種現代信息技術，是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法，能夠滿足企業節能的要求，而且可利用網絡通訊和IT信息處理技術，有效的加強企業的內部管理，提升企業的科學管理決策速度和準確度。

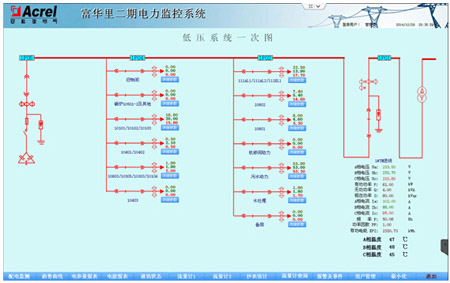

3.2.1配電監測界面
