工廠節電措施與GGDZ-T照明穩壓節電器（柜）的應用

    建筑物能耗在全社會總能耗中占有一定的比重，在發達國家，這一比重一般為30%~40%，而在我國，這一比重約為25%[1]。在建筑物能耗中，電力消耗是主要部分，因此，如何降低建筑物的電力消耗，特別是照明電力消耗，是技術人員研究的一個重點課題。本文在介紹工廠節電措施的基礎上，提出使用GGDT-T照明穩壓節電柜降低工廠的照明電。

    1 工廠節電措施

    一般而言，工廠的節電措施主要有四個方面[2]：第一，確定節能型供配電系統；第二，選擇節能設備；第三，合理使用峰谷電力資源；第四，加強電力計量管理。

    1.1 確定節能型供配電系統

    確定節能型供配電系統，主要是確定合理的供電電壓。供電電壓應根據用電容量、供電距離、當?shù)仉娋W(wǎng)現狀、用電負荷性質、未來發展等因素綜合確定。由于10kV電力系統技術相對成熟，經濟指標也較好，在供電系統能耗較小且有色金屬消耗均較少的情況下，可首選10kV。當6kV設備較多、容量也較大時，可以考慮采用6kV，當然，這還需要與整體經濟合理性統籌考慮。如果有少量3kV電動機，可以采用10kV/3kV或6kV/3kV專用變壓器供電。

    1.2 選擇節能設備

    （1）選擇節能型變壓器。當前，變壓器仍然是輸配電行業中的主要能耗源。選擇使用節能型變壓器，對降低能耗具有重要意義。

    （2）選擇無功補償裝置。提高工廠用電系統各組成部分的功率因數，進而充分利用各設備的容量，以達到減少功率損耗和電能損耗的目的，這就需要用到無功補償裝置。

    （3）使用變頻器。目前，高壓變頻調速技術已相對成熟，在有大量風機、水泵等動力設備的工廠中使用變頻器實現變頻調速，可以降低大量的電能損失。

    （4）使用高效電動機。高效電動機與普通電動機相比，能耗降低20%~30%，效率提高兩到七個百分點。一般情況下，2a內就可收回高效電動機的投資成本，短的僅需幾個月。

    （5）使用節能型照明電器。節能型照明電器產品也已相對成熟，功率因數高于0.9，有功功率節電率大于30%。在工廠中使用節能型照明電器，在節省電力開支的同時還可以改善工人的工作環境，可謂一舉多得。

    （6）合理選型電纜。為了降低電纜自身的電能損耗，在確保安全，充分考慮負荷容量及后續工程改擴建等因素的情況下，建議選擇低阻電纜，并且合理選擇電纜的截面積。這樣既可以節省能耗，又可以降低投資成本。

    1.3 合理使用峰谷電力資源

    國家采用“峰谷電價”以求達到“削峰填谷”的作用。對于工廠，特別是有條件的工廠而言，合理安排生產時間與周期，進而充分利用峰谷電力資源，也可以在一定程度上實現節能與降損。

    1.4 加強電力計量管理

    建議工廠對運行中的電力計量裝置進行定期數據測試與分析，這樣一則可以避免計量裝置失準帶來的成本損失，發現問題及時請電力主管部門處理；二則可以根據數據制定用電機制與細則，進而減少不必要的電力浪費。

    2 GGDZ-T照明穩壓節電柜的應用

    GDZ-T照明穩壓節電柜基于智能無級調壓穩壓、時控調壓、變壓器補償、電氣控制等多種節電技術，在實現照明節電的同時，還可延長照明燈具的使用壽命。這一照明穩壓節電柜對高壓鈉燈、高壓汞燈、金屬鹵化物燈、普通日光燈等照明燈具都有顯著的節電效果，特別是用于集中控制和長時間連續作業的照明燈具時，節電效果更加突出，可謂“節電專家”。

    2.1 GGDZ-T照明穩壓節電柜的主要功能

    （1）軟啟動預熱。燈具點亮伊始，穩壓節電柜輸出195~225V軟啟動預熱電壓，約10min 后，再自動轉入穩壓節電狀態。10min的延遲時間可以人工調節。

    （2）調壓穩壓。用戶可在190~220V之間任意設置輸出電壓值，以及電壓變化的時間段。根據這些設置，穩壓節電柜可在預設時間將輸出電壓自動緩慢地調整至預設電壓值。

    （3）時控。用戶使用這一穩壓節電柜，每日可設置八個時段，每個時段可設置不同的節電電壓。

    （4）優化輸出電壓。穩壓節電柜中設置有補償變壓器，補償變壓器的繞組能抑制負載電流的瞬變，進而達到優化輸出電壓質量的目的。

    （5）過欠壓保護。當輸出電壓超出（90%~110%）設定值這一范圍時，穩壓節電柜將自動切換至旁路狀態，由市電進行供電。

    （6）短路保護。當輸出端出現短路時，空氣斷路器自動分閘，進而切斷輸入電源。

    2.2 GGDZ-T照明穩壓節電柜的性能指標與參數

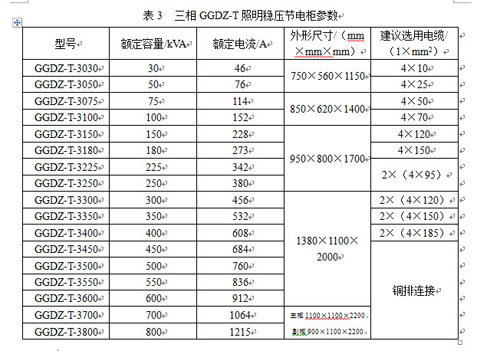

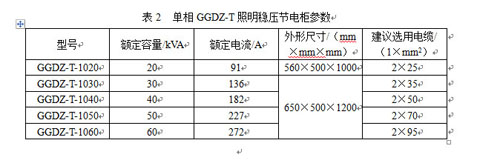

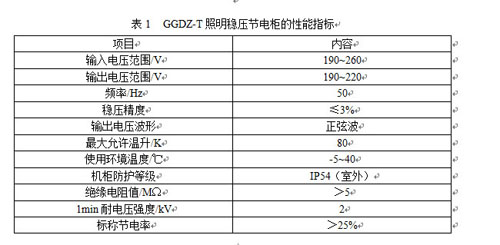

    GGDZ-T照明穩壓節電柜的性能指標如表1所示，單相系列參數如表2所示，三相系列參數如表3所示。用戶在進行穩壓節電柜選型時，需要了解照明燈具的類別、數量、運行狀況、總負荷功率、功率因數等情況。

    2.3 GGDZ-T照明穩壓節電柜的應用場所

    GGDZ-T照明穩壓節電柜可以應用于電力、電子、通信、紡織、造紙、石化、食品加工等當前國民經濟各領域工廠中。除工廠外，市政道路、交通設施、商業建筑等也可采用這一穩壓節電柜。目前，上海寶鋼、煙臺市政道路、成都ICON創世紀廣場（現名ICON大源國際中心）等已成為GGDZ系列照明穩壓節電柜的典型用戶，且均取得了良好的節電效果。

    （上海潘登新電源有限公司 翟光忠 李芳 ）
