新品通用型低成本CAN總線隔離收發器 IC

CAN總線通訊接口信號隔離模塊：ISO CAN系列

    順源科技是07年深圳市高新技術企業及2011年、2014年國家高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

    順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

    本次研發的新產品： ISO CAN 是一款隔離型通用CAN收發器模塊。該模塊內置CAN總線通訊接口信號隔離及收發器件，具有成本低、體積小、使用方便等優點。其主要功能是將CAN總線控制器的邏輯電平隔離轉換為總線的差分電平，信號傳輸過程中隔離電壓高達2500VDC。

    ISO CAN 總線通訊接口信號隔離模塊，其內部集成了DC-DC電源隔離電路、高速數字隔離芯片、CAN總線收發器、總線通訊保護電路等。在工業現場實際應用中，為防止數據收發過程中因收到干擾而造成丟失或失真故障，就需要對整個通訊電路進行適當?shù)母綦x。所謂的隔離就是指讓電路中的一些模塊之間不互相干擾，因?yàn)閷?duì)于數字電路而言，電平的高速轉換會帶來很多噪聲，并且地線網絡也會引入噪聲，所以我們都要進行隔離。一般來說，一個隔離系統必須從供電電源、地線網絡、信號傳輸線路三個方面來進行隔離。

    ISO CAN 總線通訊接口信號隔離模塊使用方便，可以實現信號隔離收發的功能。其內部電源隔離電路選用順源科技VB系列DC-DC模塊電源專利技術，這種輸入與輸出之間3KV的隔離電源，輸出端具有長時間自恢復 過載短路保護（WRH系列具有8KV抗靜電）功能，在外接通訊線路短路、數據采集通訊工作負載發生較大變化或CAN總線接口懸空空載時輸出電壓值變動較小，不會升高超出額定設計電壓值。 可以有效隔離地線環流干擾、抑制通訊接口竄擾及增強通訊接口抗靜電防護功能，特別為工業現場CAN總線、RS232/RS485通訊、以太網RJ45通訊等接口供電提供隔離電源設計。 廣泛應用在計算機控制裝置、工業自動化設備、機器人、數控機床、停車場智能控制、智能家居以太網物聯網通訊、醫療儀器、電力儀表、安防數據采集控制等行業。

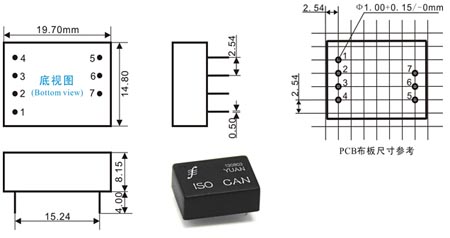

    外形尺寸及引腳功能描述(標準DIP8腳)

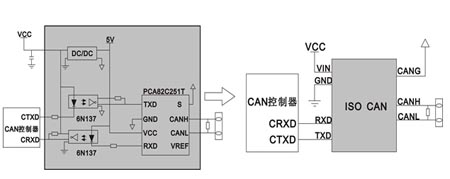

    典型應用

<
