摘 要：振動臺適用于汽車零部件、電子元器件、組件、醫藥、食品、家具、禮品、陶瓷、包裝等行業實驗室及生產線上對樣品進行相關振動試驗。如環境接收試驗，品質鑒定試驗，可靠性鑒定試驗，耐久試驗，振動模擬分析，材料特性試驗，疲勞試驗，振動防止改善等。模擬產品在制造、組裝、運輸及使用過程中所遭受的振動環境，以評定其結構的耐振性、可靠性和完好性。
本文介紹了英威騰電氣股份有限公司開發的Goodrive35系列變頻器在振動臺設備上的應用。
一、引言
振動臺又稱振動激勵器或振動發生器。它是一種利用電動、電液壓、壓電或其他原理獲得機械振動的裝置。其原理是將激勵信號輸入一個置于磁場中的線圈，來驅動和線圈相聯的工作臺。電動式振動臺主要用于10Hz以上的振動測量，最大可激發200N的壓力。在20Hz以下的頻率范圍，常使用電液壓式振動臺，這時振勸信號的性質由電伺服系統控制。液壓驅動系統可以給出較大的位移和沖擊力。振動臺可以用于加速度計的校準，也可用于電聲器件的振動性能測和其聳的振動試驗。對于不同的測試物和技術指標，應注意選用不同結構和激勵范圍的振動臺。

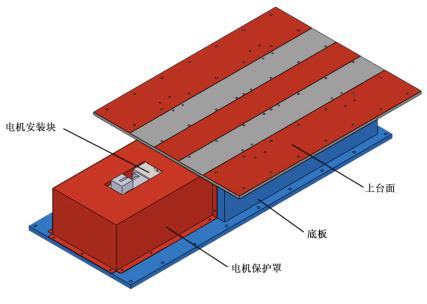

本文以僅以英威騰變頻器單向電動振動臺為例進行說明，單向電動振動臺主要由電機、滾珠絲杠、上臺面、電機保護罩、底板、線性導軌等部件組成，部件間由聯軸器、高強螺栓等連接。具有結構簡單，運行可靠，維修安裝方便的特點。其結構如圖1所示。
圖1 單向電動振動臺
二、控制要求
本文以Goodrive35變頻器控制單向電動振動臺為例，介紹具體控制要求有如下：
本振動臺采用外部編碼器做位移反饋，利用Goodrive35變頻器自帶的編碼器反饋接口，實現位置閉環控制，通過PLC發送位置脈沖，充分發揮Goodrive35變頻器接受脈沖串這一強大的功能，在變頻器內實現閉環矢量控制，驅動電機，并最終帶動振動臺完成期望的振動試驗。
(1)脈沖給定：任意位置定位控制。
(2)具有伺服驅動的部分特性，控制性能強大。
(3)低頻轉矩輸出較大。
(4)加減速過程中速度輸出的均勻性。
(5)斷電維持并減速同步停車。
(6)減速同步停車的減速時間最好精確到小數點后兩位。
(7)控制精度高，能準確地達到試驗要求。
三、英威騰GD35變頻器介紹

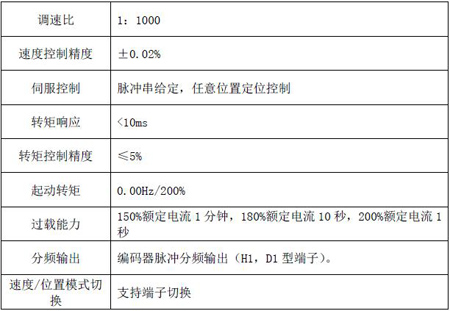

Goodrive35變頻器是深圳市英威騰電氣股份有限公司新開發的一款高性能閉環矢量變頻器，(如下圖2所示)具有V/F，無PG矢量兩和帶PG矢量三種控制模式，其中在突加減載荷的情況下，速度波動非常輕微；可支持永磁同步電機、變頻器電機、直驅電機等，可以為用戶減少庫存，不再需要為不同的電機備用不同變頻器的庫存；具有準確的電機參數自學習功能，支持旋轉自學習與靜態自學習，其中靜態自學習可以在電機無法脫開負載的場合準確的學習電機的參數；具有先進的全程三相調制方式，使電機運行更平穩，噪音更��；其他的特性參數、功能如下表所示：
圖2 Goodrive35變頻器
Goodrive35變頻器更精準、更強大的電機轉矩、速度、位置控制能力。
位置控制性能:
特性指標： Goodrive35
更高調速范圍： 閉環矢量1:1000
更高穩速精度： 閉環矢量：±0.02%
更短控制轉矩響應時間： <10ms(閉環矢量控制)
更高轉矩控制精度： 轉矩控制精度5%(閉環矢量)
更低啟動頻率/更高起動轉矩： 0Hz/200% (閉環矢量控制)
優良的弱磁控制能力： 快速加減速
