大聯大世平集團推出基于ON Semiconductor NCP1632的電機驅動器方案

　　2021年8月3日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美半導體（ON Semiconductor）NCP1632 Interleaved PFC的1KW電機驅動器解決方案。

　　

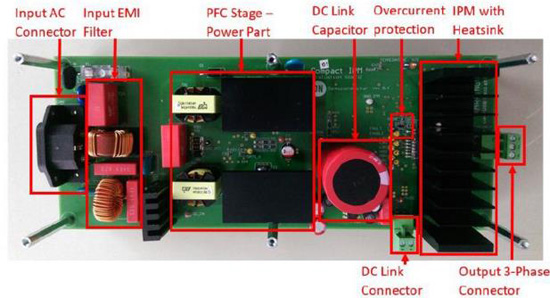

　　圖示1-大聯大世平推出基于ON Semiconductor NCP1632電機驅動器方案的展示板圖（一）

　　隨著節能化、智能化、信息化的迅速發展，電機在汽車、工業、智能家電、智慧城市等領域的應用越來越廣泛。特別是在工業領域，作為工業自動化系統的關鍵組成部分，電機在實現節能方面具有核心作用。而隨著自動化進程的進一步發展，電機驅動將成為未來工業設施的中堅力量。由大聯大世平基于ON Semiconductor NCP1632 Interleaved PFC推出的1KW電機驅動器解決方案，支持各種低電壓電機，包括有刷、無刷和步進電機，并且能夠提供可隔離及高性能的運算放大器，從而保證用電安全及系統的完整性。

　　

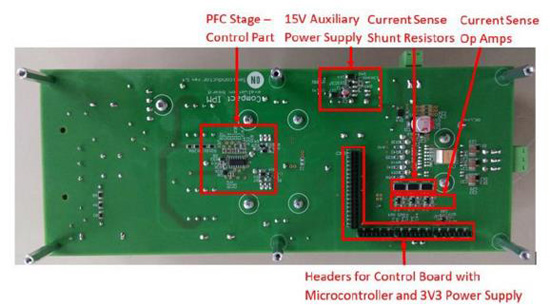

　　圖示2-大聯大世平推出基于ON Semiconductor NCP1632電機驅動器方案的展示板圖（二）

　　ON Semiconductor專注于提高電機驅動系統的效率，同時為更高的電流、更精確的控制和更可靠的系統提供設計支持。此次完整的電機驅動解決方案，通過結合領先的MOSFET、IGBT、柵極驅動器和電源模組等器件，可滿足業界對于高性能電機驅動的要求。

　　

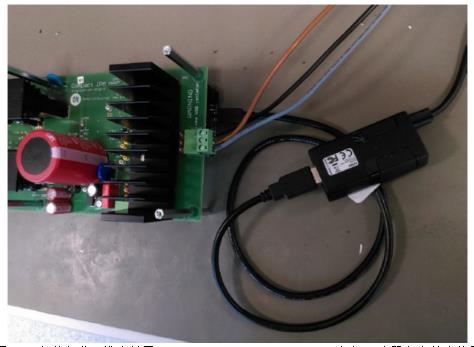

　　圖示3-大聯大世平推出基于ON Semiconductor NCP1632電機驅動器方案的實體圖

　　該方案的主芯片采用ON Semiconductor的NCP1632兩相交錯式功率因數控制器，該控制器采用SOIC8封裝，電路包含構建強固和緊湊的交錯式PFC段所需的所有特性，能夠最大限度地減少外部元件。在設計上，NCP1632集成了一個雙MOSFET驅動器用于交錯式PFC應用。交錯段由兩個小段并聯而成，因此，具有易于使用和散熱等特點。另外，NCP1632采用的兩相交錯方式擴展了臨界導通模式的功率范圍，這可以為產品提供較高的效率水平。

　　

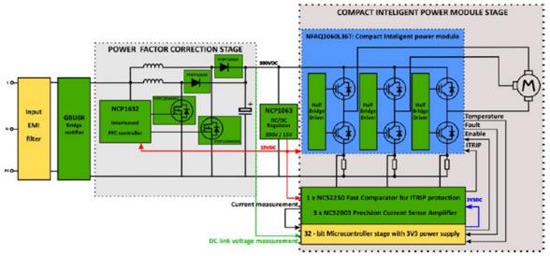

　　圖示4-大聯大世平推出基于ON Semiconductor NCP1632電機驅動器方案的方塊圖

　　核心技術優勢：

　　全負載條件下（含動態負載）維持180度相位精準交互切換；

　　DCM非連續導通模式與CrM臨界導通模式操作；

　　Frequency Clamped Critical Conduction Mode（限頻臨界導通模式），優化全負載操作效率；

　　Frequency Fold-Back頻率反走操作模式，在輕載降低操作頻率，減少切換損失提高輕載效率；

　　精準的零電流偵測（Zero Current Detection）機制，確保MOSFET在谷底低電壓導通，降低導通損失；

　　輸入電壓及輸出負載劇烈變動補償電路Fast Line/Load Transient Compensation，提高系統響應速度；

　　獨立的pfcOK Pin提供信號通知系統已經穩定操作；

　　輸出過電壓及低電壓保護（OVP/UVP）；

　　Soft-Start緩啟動機制，使系統（Smooth）平滑啟動，減少切換元件損壞機率；

　　無鉛無鹵素及符合歐盟有害物質管制標準。

　　方案規格：

　　輸入230Vac之850W電機驅動方案，具備功率因數調整器（Power Factor Correction）及EMI濾波電路；

　　基于Xilinx Zynq-7000 SoC.平臺，相容UCB（Universal Controller Board）；

　　采用ON Semiconductor高集成模組NFAQ1060LT36T，內建3相高壓Inverter采DIP-S3包裝；

　　PFC電路切換元件采用ON Semiconductor第三代SuperJunction MOSFET FCPF125N65S3 NMOS及SiC（碳化硅）Diode FFSPF1065A輸出整流二極體；

　　DC/DC Converter由ON Semiconductor非隔離降壓轉換器（Non-Isolated Buck Converter）NCP1063提供15Vdc輔助電源電壓；

　　3相電流偵測采用3組ON Semiconductor電流運算放大器IC NC32003；

　　過電流保護電路采用ON Semiconductor電流比較器NCS2250。
