大聯大詮鼎集團推出基于RICHTEK產品的65W Type-C適配器方案

　　2022年5月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（RICHTEK）RT7790+RT7208E芯片的65W Type-C適配器方案。

　　

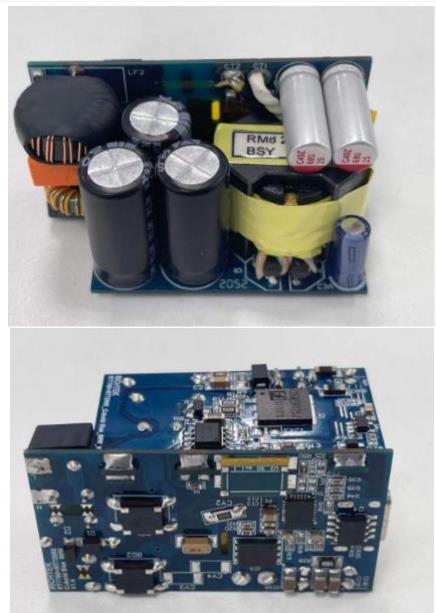

　　圖示1-大聯大詮鼎基于RICHTEK產品的65W Type-C適配器方案的展示板圖

　　在高效的智能時代，電子產品在人們的日常生活中所占有的比重越來越大。然而隨著技術的不斷提升，雖然電子產品的功能和性能都有了巨大進步，但作為其動能來源的電池技術卻一直沒有追上電子產品發展的腳步。即便各大電子設備制造商已經在有限的產品空間內，設計了最大化的電池，但“電量焦慮”依然困擾著眾多消費者。在這種背景下，不斷提升充電速度就成為了解決電池技術制約的替補方案。應此趨勢，大聯大詮鼎基于RICHTEK RT7790、RT7208E芯片推出了65W Type-C適配器方案，可以滿足市面上大多數主流電子產品的充電需求。

　　

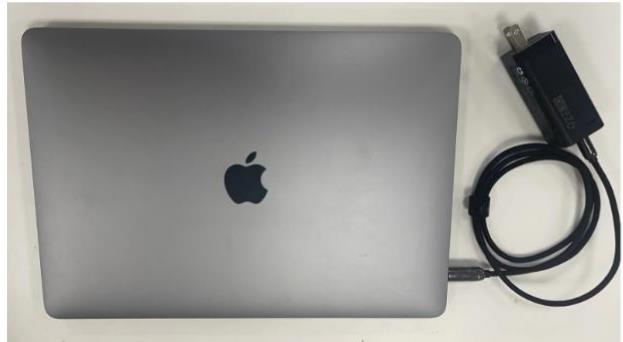

　　圖示2-大聯大詮鼎基于RICHTEK產品的65W Type-C適配器方案的場景應用圖

　　RT7790內置雙向控制邏輯，具有完善的電路保護機制，其中包括大電容Brown-in/Brown-out保護、VDD過壓保護、輸出過壓/欠壓保護、次級側整流器短路保護和周邊電路過熱保護。在恒定輸出功率調節的應用中，利用一只連接在CS引腳的電流檢測電阻即可在全輸入電壓范圍內獲得精確的線路補償。此外，RT7790還擁有對次級側元件失效進行防護的多種設計。

　　在實際的應用中，將RT7790和次級側控制器RT7208E共同使用，即可形成高魯棒性和安全性的設計，能夠在不同設備、電纜、插頭座間的錯誤連接狀態下提供保護作用。

　　

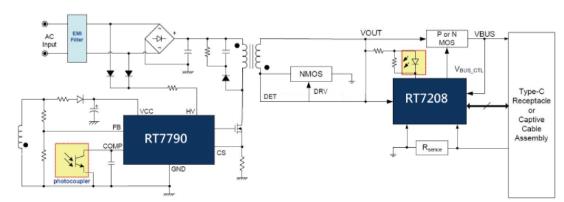

　　圖示3-大聯大詮鼎基于RICHTEK產品的65W Type-C適配器方案的方塊圖

　　結合以上諸多器件的優勢，本方案不僅可為用戶帶來便捷、安全的充電體驗，還能提高充電效率，最大程度地減少了發熱情況。

　　核心技術優勢：

　　RT7790特別針對如RT7208E等控制器設計以形成支持USB PD協定或可程控電源適配器的完整電源配置。

　　RT7790集成有雙向控制邏輯，能通過脈沖變壓器向RT7208E發送ZVS零電壓開關脈沖信號，也可接收RT7208E發出的輸出電壓、電流調節回饋信號，因而能夠通過初級側MOSFET開關的零壓切換獲得高轉換效率，也能降低MOSFET開關在高輸入電壓下發熱量以降低其溫度。

　　RT7790的控制部分包含許多全新的設計，因而能夠用它設計出輸出電壓范圍很寬的電源配置，其中之一便是使用了多功能的DMAG引腳，RT7790可通過它對輸出電壓進行感知以實現對環路增益的調節，從而實現系統的穩定，也能完成電流限制閾值的調節以滿足LPS受限電源對安全性的需求。

　　方案規格：

　　雙向控制：

　　通過一只脈沖變壓器傳遞ZVS脈沖信號和回饋脈沖信號。

　　針對可變的輸出功率進行了優化：

　　VDD電壓范圍：8V~64V；

　　自我調整的輸出過壓保護；

　　自我調整的過流保護；

　　自我調整的零占空比模式控制；

　　自我調整的環路增益實現環路穩定。

　　效率高：

　　高輸入電壓和重載時的電流不連續零電壓切換模式；

　　輕載或空載時的節能模式和零占空比模式。

　　全面的保護特性：

　　大電容Brown-in/Brown-out保護；

　　VDD過壓保護；

　　輸出過壓保護和欠壓保護；

　　周邊電路過熱保護；

　　次級側整流器短路保護；

　　可調線路補償。
