imc發布NVH聲學與振動測量系統

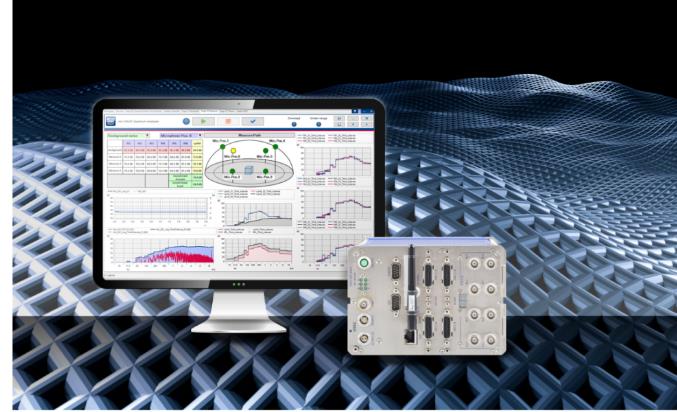

　圖：新版imc WAVE 2022與imc CRONOSflex測量模塊，聯手提供性能卓越的NVH數據分析。

　　上海時間，2022年6月：imc測試測量面向全球用戶，發布其全新版imc WAVE 2022—這是一款功能強大聲學與振動的軟件，聯合性能卓越的imc數據采集系統，進行符合標準的噪聲與振動分析。imc WAVE 2022由四個可相互組合的分析儀組成，根據標準提供聲功率評估、結構分析、振動和旋轉機械等綜合分析功能。軟件操作簡單，只需幾步就能指導用戶從配置、校準、測量到專業報告，縮短設置時間，并快速、安全地為NVH領域經驗不足的用戶提供可靠的測量結果。典型應用場景包括車載或固定裝置測試，如：原型測試、設備監控、開發臺架或生產線下線檢測等。

　　根據相關標準實時計算聲壓和聲功率信號，需要確定聲級，并同步處理麥克風信號。imc WAVE noise噪聲分析儀為此可提供一整套分析，如實時FFT分析、倍頻程或1/3倍頻程頻譜顯示聲音信號，例如：二維或三維圖（瀑布圖）。此外，噪聲分析儀可支持麥克風校準，操作簡便。

　　imc WAVE vibration振動分析儀可進行設備振動檢測或故障診斷。根據既有標準，為特征參數提供先進的評估工具，包括FFT函數、包絡線分析、1/3倍頻程和倍頻程頻譜，以及復雜的電平和頻率分析功能。

　　為在旋轉機械運行期間進行實時的測量與分析，imc WAVE rotation旋轉分析儀結合了脈沖速度計算，并對旋轉角度域的數據重新采樣后，將振動過程按照階次譜顯示，便于進階分析。

　　imc WAVE structure結構分析儀支持確定部件中的結構動態特性分析。此分析儀可用于確定傳遞函數和共振頻率，以便分析振動行為、彎曲和扭轉剛度。

　　所有imc WAVE 2022分析儀都支持對噪聲或振動的原因、傳播路徑和影響進行整體分析。除聲音和振動信號外，還包含其他物理參數的處理功能，例如速度、力、壓力、溫度，以及數字現場總線數據等。imc WAVE 2022軟件可與任何imc測量數據采集系統無縫配合。四款分析儀亦可直接集成到imc STUDIO測量控制管理軟件平臺中，以便為自動測試臺配備NVH功能。同時，聯合同屬Axiometrix Solutions旗下測量品牌GRAS Sound&Vibration的麥克風或半球陣列，我們可為全球客戶提供完整的聲壓、聲功率測量解決方案。
