凌力爾特新款同步降壓型穩壓器LTC3606B可提供800mA電流

具可編程輸入電流限制的 2.25MHz 同步降壓型 DC/DC 轉換器提供高達 800mA 電流

    凌力爾特公司 (Linear Technology Corporation) 推出 2.25MHz、同步降壓型穩壓器 LTC3606B，該器件具可編程的平均輸入電流限制。它能以高達 96% 的效率提供 800mA 的連續輸出電流。LTC3606B 采用恒定頻率和電流模式架構，在 2.5V 至 5.5V 的輸入電壓范圍內工作，從而非常適用于單節鋰離子電池和 USB 應用。它可以產生低至 0.6V 的輸出電壓，從而能夠?yàn)樽钚乱淮�低�?DSP 和微控制器供電。LTC3606B 采用 2.25MHz 開關頻率，從而允許使用高度不到 1mm 的纖巧、低成本陶瓷電容器和電感器。高開關頻率、纖巧外部組件和 3mm x 3mm DFN 封裝相結合，使 LTC3606B 成為一個高度緊湊的同步降壓型解決方案。

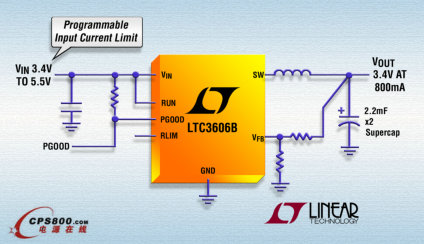

    LTC3606B 提供一個可編程的平均輸入電流限制，該限制可在 200mA 至 800mA 之間通過單個電阻器以 ±5% 的準確度編程。這使 LTC3606B 非常適用于 USB 應用、超級電容器充電和負載點電源。對于 GSM 放大器等應用來說，LTC3606B 與一個超級電容器結合，能使輸出提供高達 2A 的高峰值負載電流，而不會使輸入電源崩潰。它還運用低壓差 100% 占空比工作，允許輸出電壓等于 VIN，從而進一步延長了電池運行時間。LTC3606B 采用脈沖跳躍模式來優化輕負載效率，同時在要求噪聲盡可能低的應用中最大限度地降低開關干擾。其它特點包括獨立軟啟動和電源良好指示、短路保護和內部補償。LTC3606B 是手持式應用的理想解決方案，這類應用需要輸入電流限制、高達 800mA 的輸出、高效率和占板面積非常小的解決方案。

    LTC3606BEDD采用 3mm x 3mm DFN-8 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.10 美元。工業級版本 LTC3606BIDD 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 2.47 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC3606B
●   可編程的平均輸入電流限制：±5% 的準確度
●   效率高達 96%
●   非常低噪聲工作
●   輸入電壓范圍：2.5V 至 5.5V
●   輸出電壓范圍：0.6V 至 5V
●   2.25MHz 恒定頻率工作
●   電源良好輸出電壓監視器
●   低壓差工作：100% 占空比
●   內部軟啟動
●   電流模式工作以實現卓越的電壓和負載瞬態響應
●   ±2% 的輸出電壓準確度
●   短路保護
●   停機電流 ≤1uA
●   采用小型 3mm x 3mm DFN 封裝
