凌力爾特推出高壓、低噪聲、低壓差電壓線性穩壓器LT3060

    凌力爾特公司 (Linear Technology Corporation) 推出高壓、低噪聲、低壓差電壓線性穩壓器 LT3060。該 IC 在滿負載時提供高達 100mA 的連續輸出電流和 300mV 壓差電壓。LT3060 具有 1.6V 至 45V 的寬輸入電壓范圍，提供從 0.6V 到 44.5V 的可調輸出電壓。單個電容器提供可編程超低噪聲工作 (在 10Hz 至 100kHz 寬帶寬范圍的噪聲僅為 30uVRMS) 和基準軟啟動功能，可在接通時防止輸出電壓過沖。隨電壓、負載和溫度變化，LT3060 的輸出電壓容限是高度準確的 ±2%。該 IC 的寬輸入和輸出電壓范圍、快速瞬態響應、40uA (工作時) 和 <1uA (停機時) 的低靜態電流使其非常適合于需要最佳運行時間的便攜式電池供電系統、以及于汽車、工業和航空電子設備電源的應用。

    LT3060 可用非常小和低成本陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。它用 2.2uF 輸出電容器可穩定。LT3060 可使用這些纖巧的外部電容器，無需像使用其它很多穩壓器時常見的那樣增加串聯電阻 (ESR)。LT3060 的內部保護電路包括電池反向保護、輸出反向保護、電流反向保護、具折返和熱限制的電流限制。

    LT3060EDC、LT3060IDC、LT3060ETS8 和 LT3060ITS8 分別采用 8 引線 2mm x 2mm DFN 和 8 引線 ThinSOT™  封裝，從而提供緊湊的占板面積。“E”和“I”級版本有現貨供應，具有 -40°C 至 +125°C 的工作結溫，價格分別為 1.21 美元和 1.33 美元。LT3060HTS8“H”級和 LT3060MPTS8“MP”級也有現貨供應，并采用 ThinSOT 封裝，工作結溫分別為 -40°C 至 +150°C 和  -55°C 至 +125°C，價格分別為 1.67 美元和 4.34 美元。

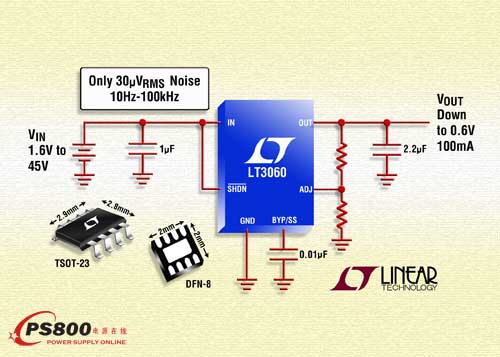

    照片說明： 45VIN、0.6VOUT 100mA 超低噪聲 LDO

    性能概要：LT3060
    · 輸出電流：100mA
    · 低壓差電壓：300mV
    · 低噪聲：30uVRMS (10Hz 至 100kHz)
    · 低靜態電流：40uA
    · 寬輸入電壓范圍：1.6V 至 45V
    · 可調輸出電壓：0.6V 至 44.5V
    · 輸出容限：隨負載、電壓和溫度變化時的準確度為 ±2%
    · 單電容器軟啟動基準并降低輸出噪聲
    · 用 2.2uF 陶瓷電容器可穩定
    · 低停機電流 <1uA
    · 電池反向、輸出反向和電流反向保護
    · 具有折返的熱限制和電流限制
    2mm x 2mm DFN-8 和 8 引線 ThinSOT 封裝
