凌力爾特推出LT3517高壓側電流檢測 DC/DC 轉換器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LT3517 的 H 級版本。LT3517 是一種高壓側電流檢測 DC/DC 轉換器，為以恒定電流驅動大電流 LED 而設計。其具 40V 瞬態保護的 3V 至 30V 輸入電壓范圍使該器件非常適用于多種應用，包括汽車、工業和建筑照明。該 H 級版本能以高達 150˚C 的結溫工作，相比之下，E 和 I 級版本的最高結溫為 125˚C。E、I 和 H 級版本的所有電氣規格都相同。H 級器件經過測試，直到 150˚C 的最高結溫都有保證，從而使這些器件非常適用于高環境溫度的汽車和工業應用。

    LT3517 能以標稱的 12V 輸入驅動多達 4 個 300mA 的白光 LED，從而非常適用于諸如汽車顯示屏背光照明等應用。LT3517 在 LED 的高壓側檢測輸出電流，從而可實現降壓、降壓-升壓或升壓配置。該器件在升壓模式提供高達 90% 的效率，采用 4mm x 4mm QFN 封裝。LT3517 提供真正色彩 PWM (True Color PWM™) 調光，這種調光以高達 5000:1 的調光范圍確保恒定 LED 色彩。對于要求不那么苛刻的調光需求來說，可以用 CTRL 引腳提供 10:1 的模擬調光。其固定頻率、電流模式架構在寬電源和輸出電壓范圍內提供穩定工作。頻率調解引腳使用戶能夠在 250kHz 至 2.5MHz 范圍內設定頻率以優化效率，同時最大限度地減小外部組件尺寸。

    LT3517HUF 采用 16 引腳 QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 3.49 美元。

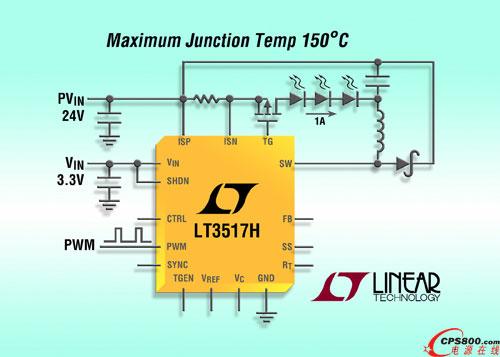

    照片說明： 45V、1.5A LED 驅動器可提供 150°C 的最高結溫

    性能概要：LT3517H

    · 150°C 的最高結溫

    · 5000:1 的 True Color PWM 調光比

    · 1.5A、45V 內部開關 (LT3517)

    · 100mV 高壓側電流檢測

    · LED 開路保護

    · 可調頻率：250kHz 至 2.5MHz

    · 寬輸入電壓范圍：

    o 在 3V 至 30V 的范圍內工作

    o 瞬態保護至 40V

    · 以升壓、降壓和降壓-升壓模式工作

    · 柵極驅動器用于 PMOS LED 斷接

    · 恒定電流和恒定電壓調節

    · CTRL 引腳提供 10:1 模擬調光

    · 低停機電流：<1uA

    · 纖巧 (4mm x 4mm) 16 引腳 QFN 封裝■
