雙理想二極管及熱插拔控制器 節省功率和電路板面積

    日前，凌力爾特公司推出緊湊型、雙理想二極管和熱插拔 (Hot SwapTM) 控制器  LTC4227，可提供電源通路(PowerPathTM) 及浪涌電流控制以用于在 2.9V 至 18V 電壓范圍內工作的冗余電源。LTC4227 調節兩個外部 N 溝道 MOSFET 兩端的正向壓降，以在二極管“或”應用中確保電源之間的電流平滑轉換。這些理想二極管取代了兩個大功率肖特基二極管和相關的散熱器，從而節省了電路板空間，同時為負載提供了一條低損耗通路。下游的熱插拔控制 MOSFET 保護了電路板和背板，以防止它們在帶電插拔時受損，而快速響應電流限制和電路斷路器提供了針對短路故障的保護。借助一個專用的 D2ON# 引腳實現了兩個電源的優先級區分，對于優先級較低的電源，該引腳將關斷理想二極管。除了冗余電源“或”處理之外，LTC4227 還在電源保持應用中提供了一款出色的二極管替代方案，而在這些應用中，電源電壓的短暫驟降與負載是隔離的。

    凌力爾特還將推出 LTC4225，該器件為兩個電源軌提供兩個獨立的理想二極管和熱插拔通路。LTC4225 提供了許多與 LTC4227 相似的功能，同時可以被配置為一個電源優先級區分器，而且還適合于 MicroTCA 系統，在這類系統中，12V 電源模塊的輸出用于給多個高級夾層卡 (Mezzanine card) 供電。

    LTC4227 和 LTC4225 提供了兩種版本：LTC422x-1 在發生故障之后鎖斷，而 LTC422x-2 則提供了一種在發生故障之后自動重試的功能。商用和工業級版本分別在 0°C 至 70°C 和 -40°C 至 85°C 的獨特工作溫度范圍內工作。LTC4227 采用 20 引線 4mm x 5mm QFN 或 16 引線 SSOP 封裝，而 LTC4225 采用 24 引線 4mm x 5mm QFN 或 SSOP 封裝。千片批購價為每片 3.41 美元。

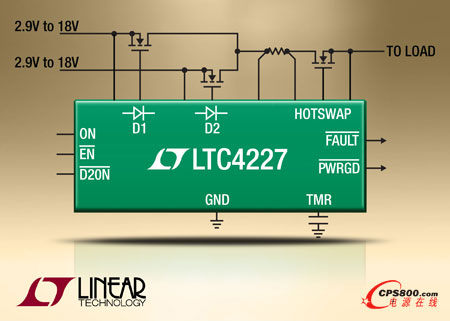

    照片說明：緊湊型雙理想二極管和單熱插拔控制器

    性能概要：LTC4227 / LTC4225

    ·         LTC4227：雙理想二極管和單熱插拔控制器

    ·         LTC4225：雙理想二極管和雙熱插拔控制器

    ·         針對冗余電源的 PowerPathTM 和浪涌電流控制功能

    ·         功率肖特基二極管的低損耗替代方案

    ·         2.9V 至 18V 的工作電壓范圍

    ·         控制 N 溝道 MOSFET

    ·         在 ≤1µs 的時間內限制峰值故障電流

    ·         0.5μs 接通和反向關斷時間

    ·         可調的電流限制和電路斷路器

    ·         無震蕩的平滑切換

    ·         可調的電流限制故障延遲

    ·         故障和電源狀態輸出

    ·         鎖斷或自動重試版本■
