日前，凌力爾特公司 (Linear Technology Corporation) 推出面向電子系統的過壓保護控制器 LTC4366。該器件在 9V 至高于 500V 的電壓范圍內工作，其浮動浪涌抑制器采用可調浮動拓?fù)洌�能不�?LTC4366 內部電路電壓額定值的影響，以非常高的電壓工作。

    兩個內部并聯穩壓器與外部降壓電阻器一起產生 LTC4366 的內部電源軌。最高工作電壓由外部電阻器和 MOSFET 的擊穿電壓決定。LTC4366 是同類器件中的第一款產品，無需額外的保護組件，就可保護例如 12V 電路免受 500V 瞬態影響。

    LTC4366 監視輸出電壓，并通過控制一個 N 溝道 MOSFET 的柵極，對輸入電源過壓作出快速響應。LTC4366 在過壓瞬變期間將輸出調節至一個用戶定義的電壓，從而允許負載在 MOSFET 兩端承受過載的情況下保持運作狀態。如果故障持續，一個可調故障定時器可確保安全的停機。

    LTC4366 非常適用于嚴酷的工業、汽車和航空電子應用，在這類應用中，系統必須在出現嚴重的過壓事件時可靠地連續工作。高壓應用包括保護器件免受電動機瞬態以及過壓、不正確的輸入電源或電源故障的影響。傳統的保護電路依靠笨重的電感器、電容器、保險絲和瞬態電壓抑制器來對瞬態箝位，而 LTC4366 通過連續調節瞬態來起保護作用。LTC4366 采用纖巧的 8 引線 TSOT-23 和 3mm x 2mm DFN 封裝。在工作時，整個電路僅消耗幾毫安電流，而且該器件停機時電流可以低于 20µA。

    LTC4366 有兩種可選版本：LTC4366-1 在故障后鎖斷，而 LTC4366-2 在 9s 冷卻期后重試。器件都規定在整個商用、工業和汽車溫度范圍內工作。千片批購價為每片 2.65 美元，器件已開始批量供貨。

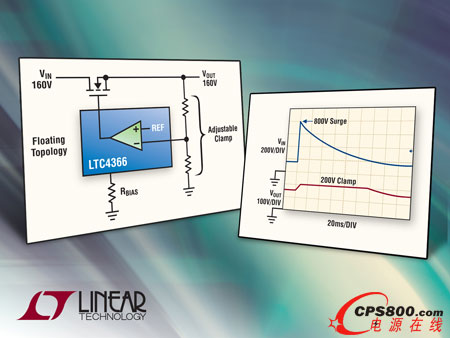

    照片說明：浮動浪涌抑制器保護器件免受 800V 浪涌影響

    性能概要：LTC4366

    · 具用戶可調的最大輸出和堅固的浮動拓?fù)?

    · 寬輸入和輸出工作電壓范圍：9V 至 > 500V

    · 可調輸出箝位電壓

    · 外部 N 溝道 MOSFET 設定最大 VIN

    · 可調保護定時器

    · 內部 9 秒冷卻定時器

    · 停機電流 < 20μA

    · 8 引線 TSOT 和 3mm x 2mm DFN 封裝<
