雙獨立通道、升壓型 DC/DC 轉換器LT8582

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙獨立通道、升壓型 DC/DC 轉換器 LT8582，該器件針對輸出短路、輸入 / 輸出過壓及過熱情況的集成式故障提供了保護功能。LT8582 的每個通道使用兩個集成的 42V 開關：一個 1.7A 的主開關和一個 1.3A 的從屬開關，這兩個開關可以連接到一起，以實現 3A 的總電流限制。

    LT8582 在 2.5V 至 22V 的輸入電壓范圍內工作，具 40V 瞬態保護，從而使其非常適用于使用單節鋰離子電池至汽車輸入等輸入電源的應用。LT8582 適用于很多本機電源設計，因?yàn)槊總�通道都可以獨立地配置為升壓、SEPIC、負輸出或反激式轉換器。4mm x 7mm DFN 封裝和纖巧的外部組件相結合，確保了非常緊湊的占板面積，同時最大限度地降低了解決方案的成本。

    LT8582 的 0.27V 低 VCESAT 開關 (在 2.75A 連接在一起) 可提供高達 90% 的效率。該器件具有一個電源良好引腳，以在需要基于事件的排序時易于使用。就高壓輸出而言，LT8582 的從屬開關實現了大功率充電泵拓?fù)洌�該拓�(fù)湫�率非常高，僅需要很少的外部組件。LT8582 的開關頻率可通過單個電阻器編程，或同步至一個 200kHz 至 2.5MHz 的外部時鐘，從而最大限度地減小了外部組件的尺寸，并避開了“噪聲關鍵”頻段。欠壓閉鎖 (UVLO) 是用戶可調節的，以實現最佳系統性能。每個通道需要一個反饋電阻器以設定輸出電壓，最大限度地減小了外部組件數目。其他特點包括外部同步功能、輸出短路保護和頻率折返。

    LT8582EDKD 采用 7mm x 4mm DFN-24 封裝，千片批購價為 3.75 美元。工業溫度 (-40°C 至 125°C) 版本 LT8582IDKD 的千片批購價為 4.13 美元。兩種版本都有現貨供應。

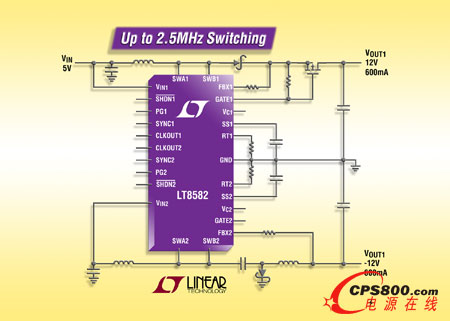

    照片說明：雙通道 3A、42V 升壓型、負輸出或 SEPIC DC/DC 轉換器

    性能概要：LT8582

    · 雙通道 42V、3A 集成式電源開關

    · 主 / 從屬 (1.7A/1.3A) 開關設計

    · 寬輸入范圍：在 2.5V 至 22V 的范圍內工作，最大瞬態值為 40V

    · 電源良好引腳實現基于事件的排序

    · 高達 2.5MHz 的開關頻率

    · 每個通道可非常容易地配置為升壓、SEPIC、負輸出或反激式轉換器

    · 低 VCESAT 開關：270mV/2.75A (典型值)

    · 可同步至外部時鐘

    · 輸出短路保護

    · 高增益 SHDN 引腳接受慢速地變化的輸入信號

    · 24 引腳 7mm x 4mm DFN 封裝

    · 具集成式故障保護的雙通道 3A、42V 升壓型 / 負輸出 DC/DC 轉換器<
