適用于高功率密度的便攜式和電池備份系統的電源管理器

    凌力爾特公司 (Linear Technology Corporation) 推出大功率、I²C 控制和高效率的電源通路 (PowerPath™) 管理器、理想二極管控制器及磷酸鐵鋰 (LiFePO4) 電池充電器 LTC4156，該器件適用于單節電池設備，例如便攜式醫療和工業設備、備份設備以及其他高功率密度電池供電應用。該 IC 可高效地從各種電源傳輸高達 15W 的功率，同時最大限度地降低功耗并減輕熱量的限制。LTC4156 的開關電源通路拓?fù)浣Y(jié)構可無縫地管理從兩個輸入源 (例如：一個墻上適配器和 USB 端口) 至器件的可再充 LiFePO4 電池的功率輸送，并在輸入功率有限時優先向系統負載供電。

    因?yàn)?LTC4156 節省了功率，所以該器件允許輸出負載電流超過輸入電源吸取的電流，從而能最大限度地利用可用功率給電池充電，而不會超出輸入電源供電規范的要求。例如，當從一個 5V/2A 交流適配器供電時，該 IC 的開關穩壓器高效地將可用 10W的 90% 以上之功率傳送出去，從而可提供高達 2.4A 的充電電流，并實現較快的充電速度。與普通開關電池充電器不同，LTC4156 的特點是即時接通工作，以確保即使電池已深度放電，一插上電源插頭時就有系統電源。該器件支持 USB OTG (On-The-Go)，因此無需任何額外組件，就可以反過來向 USB 端口提供一個 5V 電源。

    通過一個簡單的兩線 I2C 端口，可在電路板上調整很多系統控制參數，包括充電電流、輸入電流 (包括 USB 2.0 和 3.0 兼容設置) 和浮置電壓 (3.45V、3.55V、3.60V 和3.80V)。該通信總線也允許 LTC4156 提供狀態信息，例如電池溫度、輸入電源狀態、充電器狀態和故障狀態信息。

    LTC4156 的自主型全功能單節 LiFePO4 電池充電器能夠提供高達 3.5A 的充電電流和 15 種充電電流設定值。該充電器具備自動再充電、失效電池檢測、可編程安全定時器、熱敏電阻適宜溫度充電、可編程充電結束指示 / 終止、以及可編程中斷發生等功能。

    LTC4156 的雙路輸入、優先級多路復用過壓保護 (OVP) 電路可避免因意外施加高電壓而造成的任何損壞。其理想二極管控制器可確保始終能夠向 VOUT 提供足夠的功率，即使在輸入功率不足或缺失的情況下也不例外。為最大限度地減少當器件連接至一個暫停模式 USB 端口時的漏電流，由一個布設在 VBUS 與 VOUT 之間的 LDO 給應用提供可容許的暫停模式 USB 電流。為了消除從制造到銷售過程中的電池消耗，一種“裝運及貯存”特性可將已經很低的電池待機電流減小至接近于零。LTC4156 為 LTC4155 提供了補充，后者擁有針對鋰離子 / 鋰聚合物電池供電型系統的相同特性集。

    LTC4156 采用扁平 (0.75mm) 28 引腳 4mm x 5mm QFN 封裝，保證在 -40°C 至 125°C 的溫度范圍內工作。千片批購價為每片 4.07 美元。

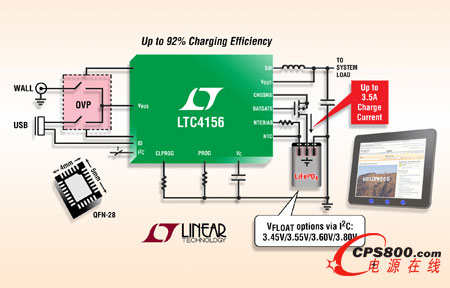

    照片說明：具 OVP 和 USB OTG 的高效率 I2C 電源管理器及 3.5A LiFePO4 電池充電器

    性能概要：LTC4156

    · 大功率、高效率開關型 LiFePO4 電池充電器能可提供 3.5A 充電電流

    · 單片開關穩壓器可對有限的可用輸入功率之利用進行優化

    · 雙輸入過壓保護控制器

    · 優先級多路復用適用于多輸入

    · I2C/SMBus 控制以實現最佳系統性能并提供狀態信息

    · 在電池電量很低時即時接通工作

    · 電池理想二極管控制器以實現電源管理

    · 從電池到 USB 端口提供 USB OTG 供電

    · 全功能磷酸鐵鋰充電器具 4 種浮置電壓設置 (3.45V、3.55V、3.60V 和 3.80V)

    · 用交流適配器提供 3.5A 最大充電電流

    · 支持 USB 2.0 和 USB 3.0 規范

    · 扁平 (0.75mm) 28 引線 4mm x 5mm QFN 封裝<
