凌力爾特公司推出 42V 降壓型開關穩壓器 LT3975，該器件可提供 2.5A 連續輸出電流，且僅需 2.7µA 靜態電流。類似地，LT3976 可用 40V 輸入工作，提供高達 5A 的輸出電流，且僅需 3.3µA 靜態電流。這兩款器件在直至 40V 的標稱輸入電壓范圍內都能提供 4.2V，從而非常適用于汽車和工業應用。它們的內部 75mΩ 大阻值開關可提供高達 90% 的效率。LT3975 和 LT3976 的突發模式 (Burst Mode®) 工作提供超低靜態電流，這一特點也非常適用于汽車和工業系統應用，因為這類應用需要始終保持接通工作和最佳電池壽命。當輸入電壓降至低于所設定的輸出電壓時，這些器件獨特的設計可保持僅為 500mV 的最小壓差電壓，在遇到汽車?yán)滠嚢l(fā)動情況的應用中，這是一種必要的功能。開關頻率范圍為 200kHz 至 2MHz，是用戶可編程的，而且可同步在 250kHz 至 2MHz 范圍，從而使設計師能優化效率，同時避開關鍵噪聲敏感頻段。這兩款器件的 16 引線耐熱增強型 MSOP 封裝與高開關頻率相結合，允許使用小型外部電感器和電容器，從而可提供占板面積緊湊的高熱效率解決方案。

    LT3975 和 LT3976 運用高效率 75mΩ 開關，單個芯片中集成了升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時維持高效率，同時保持輸出紋波低于 15mVPK-PK。特殊設計方法和新的高壓工藝可在寬輸入電壓范圍內提供高效率，而且它們的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括電源良好標志、軟啟動功能和過熱保護。

    LT3975EMSE 和 LT3976EMSE 采用耐熱增強型 MSOP-16 封裝，千片批購價分別為 3.10 美元和 3.75 美元。LT3975IMSE 和 LT3976IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價分別為 3.41 美元和 4.13 美元。LT3975HMSE 和 LT3976HMSE 也經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價分別為 3.66 美元和 4.38 美元。所有版本都有現貨供應。

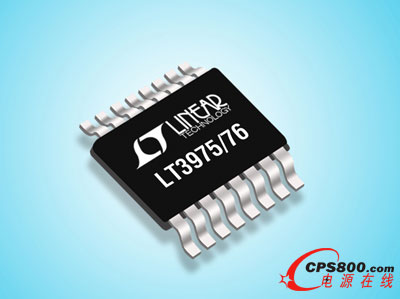

    照片說明：IQ = 2.7µA 的 42V、2.5A / 5A (IOUT)、2MHz 降壓型 DC/DC 轉換器

    性能概要：LT3975 和 LT3976

    · 超低靜態電流：在 12VIN 至 3.3VOUT 時 IQ 為 2.7µA (LT3975) 和 3.3µA (LT3976)

    · 低紋波突發模式工作：<15mVP-P

    · 寬輸入范圍：在 4.3V 至 42V (LT3975) 和 4.3V 至 40V (LT3976) 范圍工作

    · 2.5A 最大輸出電流 (LT3975)

    · 5A 最大輸出電流 (LT3976)

    · 卓越的啟動和壓差性能

    · 可調開關頻率：200kHz 至 2MHz

    · 可在 250kHz 至 2MHz 范圍內同步

    · 準確的可編程欠壓閉鎖

    · 低停機電流：IQ = 700nA

    · 電源良好標記

    · 軟啟動功能

    · 過熱停機保護

    · 電流限值折返功能 (軟啟動時可屏蔽該功能)

    · 飽和開關設計：75mΩ 導通電阻

    · 小型、耐熱增強型 16 引腳 MSOP 封裝<
