凌力爾特公司推出 6 通道 SPI / 數字或 I2C 數字微型模塊 (µModule®) 隔離器 LTM2883，該器件具備 3 個穩壓的電源軌以用于 3.3V 和 5V 系統。在工業系統應用中，地電位可能變化非常大，常常超過可容許的范圍，這有可能中斷通信，甚至毀壞組件。LTM2883 通過電氣方式隔離通信信號以斷開地環路，從而隔離了內部電感隔離勢壘每一側的邏輯電平接口，該勢壘可承受非常大并高達 2,500VRMS 的共模電壓范圍。LTM2883 的低 EMI 隔離型 DC-DC 轉換器為通信接口供電，并提供可調的 5V、 +12.5V 和 -12.5V 電源輸出，非常適用于為數據采集系統中的數據轉換器供電。憑借 2,500VRMS 的電流隔離、內置輔助電源和一個以高達 20Mbps 速率工作的通信接口，LTM2883 無需外部組件，為隔離式數據通信提供了一款簡單的 µModule 解決方案。
LTM2883 有兩種通信接口版本。LTM2883-I 是 I2C 兼容的，可在高達 400kHz 的頻率工作，具備雙向串行數據 (SDA) 和時鐘 (SCL) 以及 3 個額外的隔離式 CMOS 邏輯信號，這些邏輯信號以高達 20Mbps 的速率運行。LTM2883-S 是 SPI 兼容的，總共提供 6 個 CMOS 數字隔離器通信通道。所有通道都以高達 20Mbps 的速率工作，包括 3 個正向信號 (/CS、SCK 和 SDI) 和 3 個反向信號 (SDO、DO1 和 DO2)。當針對 SPI 通信而配置時，單向通信的最高時鐘速率為 8MHz，而在往返雙向工作時則為 4MHz。
內置的 2MHz DC-DC 轉換器為 LTM2883 供電，并在整個工作溫度范圍內允許 3 個隔離式電源輸出的每一個都能提供高達 20mA。邏輯電源引腳可與低至 1.62V 的低壓微控制器直接連接，ON 引腳使 LTM2883 能利用不到 10µA 的電流停機。其他特點包括：在共模瞬態高于 30kV/µs 時不間斷通信；跨隔離勢壘提供堅固的 ±10kV ESD HBM。
LTM2883 有 3.3V 或 5V電壓版本。LTM2883 采用 15mm x 11.25mm 表面貼裝 BGA 封裝；所有集成電路和無源組件都內置于這個符合 RoHS 要求的µModule 封裝中。

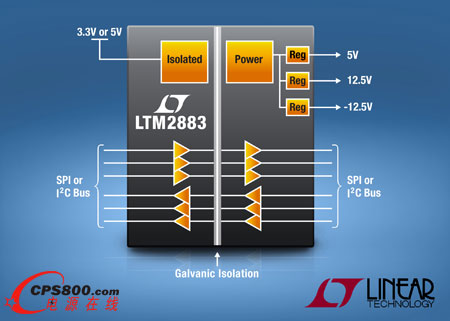

照片說明：隔離式 4MHz SPI 接口
性能概要：LTM2883
· 達到 UL 額定規格的 6 通道邏輯隔離器：2500VRMS
· UL 認證文件編號 E151738
· 隔離式可調 DC 電源
o 3V 至 5V (電流高達 30mA)
o ±12.5V (電流高達 20mA)
· 無需外部組件
· 可承受高共模瞬變：30kV/µs
· 高速工作：
o 10MHz 數字隔離 (LTM2883-S)
o 8MHz / 4MHz SPI 隔離 (LTM2883-S)
o 400kHz I2C 兼容隔離 (LTM2883-I)
· 3.3V (LTM2883-3) 或 5V (LTM2883-5) 工作電壓
· 1.62V 至 5.5V 邏輯電源以實現靈活的數字連接
· 跨隔離勢壘提供 ±10kV ESD HBM
· 15mm x 11.25mm x 3.42mm BGA 封裝<
