概述：

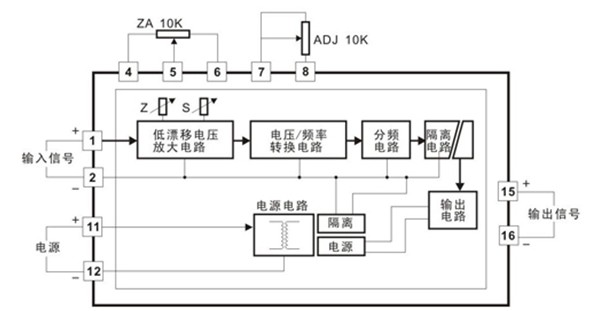

SunYuan ISO-U(A)-P-F隔離變送器是一種將模擬直流電壓信號或電流信號隔離轉換成相應數字脈沖頻率信號的混合集成電路。該電路在同一芯片上集成了多組高隔離的DC/DC分布電源，分別給內部輸入端放大電路、調制電路和輸出端解調電路、轉換電路、濾波電路供電，同時還供電給幾個高性能的信號隔離、AD轉換、線性化補償、干擾抑制電路等。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動等現場惡劣工作環境要求。
ISO系列模擬信號轉頻率信號(V/F變換)隔離變送器IC使用非常方便，用客戶只需外接零點、滿度電位器進行校準即可實現傳感器模擬信號隔離轉換成單位脈沖信號的隔離變送。產品可根據用戶自定義參數要求制作，安裝方式為標準SIP 16Pin PCB板焊接安裝或DIN 35導軌安裝。特別適用于調頻調相、模數AD轉換器、GPRS/GMS無線數傳、數字電壓表、數據測量?jī)x器及遠程遙測遙控設備中。
產品特點：
● 精度、線性度誤差等級： 0.1級、0.2級
● 可通過外接電位器進行零點、滿度校準
● 電源、信號：輸入/輸出 3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 國際標準信號輸入:0-5V/0-10V/0-20mA/4-20mA等
信號輸出：0-5KHz/0-10KHz/1-5KHz等
● 低成本、超小體積，PCB/DIN35導軌安裝可靠性高

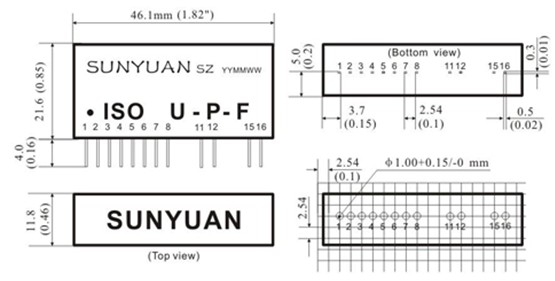

● 標準 SIP16 Pin，符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 40 ~ + 85 ℃
典型應用：
● 傳感器信號隔離、采集變換及發送
● 工業現場高精度測量及AD轉換
● 模擬信號轉頻率脈沖信號(V/F變換)隔離變送
● 電子儀器儀表地線干擾抑制
● 數據調頻調相測量控制
● 高精度數字儀表采樣隔離轉換
● GPRS/GMS無線信號遠程無失真?zhèn)鬏?
● 電力監控、醫療、環保設備遠程遙感測控
