隔離變送器：以太網物聯網開關量采集隔離變送器

6路數字量輸入隔離變送6路繼電器與RJ45信號

    產品特點

    ● 支持100/10Mbps以太網接口，支持Modbus TCP協議

    ● 6路數字量輸入隔離變送6路繼電器與RJ45信號輸出

    ● 寬電源供電范圍：8-36VDC

    ● 可靠性高，編程方便，易于安裝和布線

    ● 用戶可編程設置目標模塊配置參數

    ● 可直接根據現場數據采集顯示結果進行監控

    ● 外形美觀，可靠性高，編程方便，DIN 35標準安裝

    典型應用

    ● 用局域網對工業現場進行測量、監視和遠程控制

    ● 以太網物聯網遠程數據采集智能化系統的實現

    ● PLC/DCS/FCS數字量采集轉換成RJ45接口輸出

    ● 工業現場多路運行數據的獲取與記錄

    ● 儀器儀表與傳感器數字信號組網控制及遠程變送

    ● 電力設備、交通設施等系統運行數據組網監控

    ● 環保、安防、醫療等各種儀器設備實現聯網功能

    SY DDN-RJ45系列產品可實現采集開關量信號的輸入與輸出，用以控制遠程設備。SY DDN-RJ45系列產品可應用在以太網工業自動化控制系統，監視和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取?

    產品包括電源隔離，輸入輸出信號隔離，以太網通訊。通訊方式采用以太網的Modbus TCP，其指令集兼容于ADAM模塊，配置參數可由用戶設置，能與其他廠家的控制模塊掛在同一總線上，便于計算機編程。

    SY DDN-RJ45系列產品是基于單片機的智能監測和控制系統，所有用戶設定的IP地址、端口號、狀態等配置信息都儲存在非易失性存儲器EEPROM里。

    SY DDN-RJ45系列產品按工業標準設計制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 25℃～+70℃。

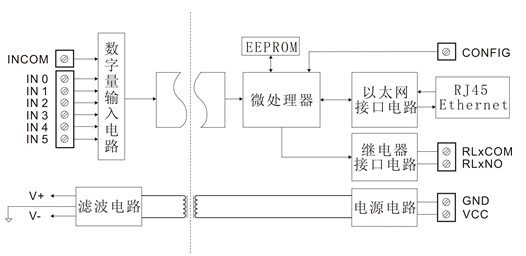

    SY DDN-RJ45 功能簡介

    SY DDN-RJ45 繼電器輸出和隔離數字量輸入模塊，可以用來測量六路開關量狀態和控制六路繼電器輸出，支持以太網Modbus TCP協議。

    1、 數字量輸入

    6路隔離數字量輸入，支持開關觸點信號和電平信號，支持計數器功能（模式可配置），以及支持上升/下降沿鎖存功能。

    2、 繼電器輸出

    6路繼電器輸出，支持獨立開關控制，支持上電狀態設置，支持可編程脈寬輸出。

    3、 通訊

    通訊接口： 1路標準100/10Mbps以太網接口。

    通訊協議： 支持Modbus TCP通訊協議。能實現與多種品牌的PLC、計算機監控系統進行網絡通訊。

    4、 抗干擾

    可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

    SY DDN-RJ45 通用參數

    (typical @ +25℃，Vs為24VDC)

    輸入類型： 6路隔離數字量

    輸出類型： 6路繼電器

    數字量輸入：

    干接點：接地或開路

    濕接點：邏輯電平0：+1V（最大）

    邏輯電平1：+4V～+30V

    隔離電壓：3000V

    輸入通道可以作為500Hz計數器使用

    繼電器輸出：（A型）

    觸點電容：250VAC@1A

    30VDC@2A

    繼電器接通時間：7mS

    繼電器斷開時間：3mS

    擊穿電壓：500VAC

    絕緣電阻：≥1000MΩ

    繼電器可以作脈沖輸出

    輸入端保護：過壓保護，過流保護

    通 訊： 以太網：支持標準Modbus TCP協議,RJ45網絡接口

    參數可配置

    工作電源： +8 — 36 VDC寬供電范圍，內部有防反接和過壓保護電路

    功率消耗： 小于2W

    工作溫度： - 45 — +80℃

    工作濕度： 10 — 90% (無凝露)

    存儲溫度： - 45 — +80℃

    存儲濕度： 10 — 95% (無凝露)

    隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA（其中輸出和電源共地

    耐沖擊電壓： 3KVAC， 1.2/50us(峰值)

    外形尺寸： 83 mm x 37 mm x 51mm

    重 量： 約105g

    初始化SY DDN-RJ45模塊

    接入以太網網絡時，必須為SY DDN-RJ45模塊分配一個獨一無二的IP地址和端口號。所有全新的SY DDN-RJ45模塊使用同一個工廠網絡初始設置，如下所示：

    IP地址為192.168.0.225

    端口號為 2225

    由于新模塊的IP地址都是一樣的，如果不做配置而直接組網，模塊的IP地址可能會與其他網絡IP沖突，所以當組建系統時，必須重新配置每一個模塊的IP地址和端口號。可以在接好SY DDN-RJ45模塊電源線和通訊線后，通過配置命令來修改SY DDN-RJ45模塊的配置參數，通訊協議也可根據用戶的要求而調整。在修改配置參數之前，必須讓模塊先進入配置狀態，否則無法修改。

    讓模塊進入配置狀態的方法

    SY DDN-RJ45模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再接通電源，此時模塊進入配置狀態。模塊在配置狀態下的配置如下：

    MAC地址：51.51.51.51.51.51

    IP地址： 192.168.0.80

    端口號： 80

    子網掩碼：255.255.255.0

    默認網關：192.168.0.1

    這時，可以通過配置命令來修改SY DDN-RJ45模塊的配置參數。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入配置狀態，再對模塊進行重新配置。

    Modbus TCP通訊協議

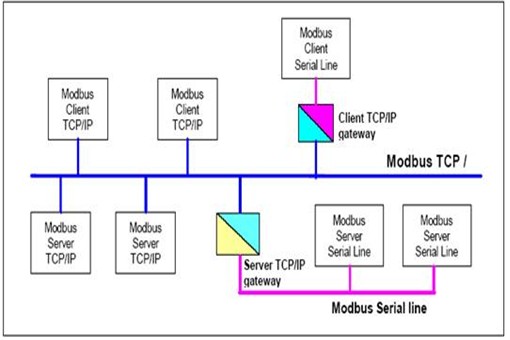

    Modbus TCP 協議是MODBUS 協議另一版本，它于1999 年被開發出來以允許Internet用戶訪問以太網設備。由于沒有任何商業利益驅使，Modbus TCP 協議的開放性及用戶對它的熟悉程度再加上其應用的簡單易學，現在Modbus TCP 已經成為世界領先的工業以太網協議。此協議定義了一個控制器能認識使用的消息結構,而不管它們是經過何種網絡進行通信的。它描述了控制器請求訪問其它設備的過程，如果回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

    當在Modbus 網絡上通信時，此協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用Modbus 協議發出。在其它網絡上，包含了Modbus 協議的消息轉換為在此網絡上使用的幀或包結構。這種轉換也擴展了根據具體的網絡解決節地址、路由路徑及錯誤檢測的方法。<
