集中抄表系統數據采集器電源解決方案

    一、應用概述

    集中抄表系統可以實時精準的采集水、煤氣或天然氣、電和熱量等各種能量表的數據，并進行有效分析，為合理分配能源提供了參考，因而得到廣泛應用。典型的集中抄表系統如圖一所示，現場的能量表通過數據采集器采集的數據以獨立的有線通信網路如RS485、和電源線共線如電力線載波通信或者無線通信方式如Zigbee的方式將數據上行到集中器中進行數據的匯總，集中器則通過CAN、以太網、GPRS等方式將數據遠傳到公用通訊網服務器供工程師進行數據分析。

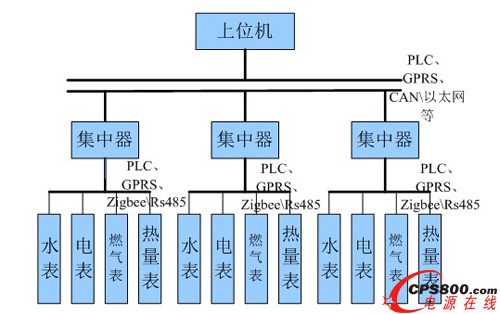

圖一 集中抄表系統結構框圖

    二、數據采集器結構框圖

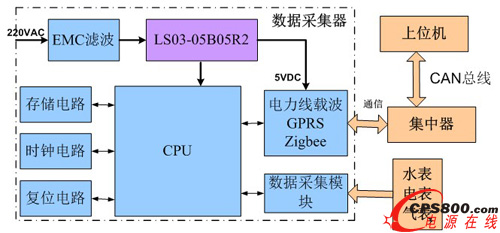

圖二 數據采集器結構框圖

    數據采集器上一般采用的方式為無線zigbee、電力線載波、RS485通訊等方式和集中器通訊。

    三、電源解決方案

    數據采集器一般和電表、燃氣表、水表或者熱量表（這里統稱能量表）分開設計，因此需要獨立的供電電源，因為數據采集器的數量和電表一樣非常大，因此對于電源來說，具有兩個大的特點：高性價比和小體積。這個方案選用金升陽的LS03-05B05R2為SIP封裝，體積小，性價比高，完成從市電220VAC取電給數據采集器控制芯片、通信芯片和數據采集模塊供電的需求。

    四、電源方案優勢特點

    SIP小體積

    高性價比

    滿足UL、CE認證

    臥式和豎式可選

    五、推薦產品

    LS03-05B05R2

    技術手冊下載網址：http://www.mornsun.cn/UploadFiles/pdf/LS03_CN.p<
