中達電通三相UPS監控系統(圖)

前言

　　大型三相UPS監控系統在設計上考慮的重點有別于一般小型單相UPS。因三相機的供電設備涵蓋范圍廣泛，除了一般計算機工作站主機也包含網絡設備、制造設備的作業機臺、醫療設備、精密儀器等等，且三相機放置的位置大多散布于建物內各處與監控機房有一段距離。經由實際設計案例，以下列出設計上考慮的重點。

同時與多部UPS聯機

　　由于三相機散布位置廣，為避免管理人員將時間浪費在往返多部UPS路途時間，系統須有集中監控的能力將所有的UPS信息集中于一套系統，共享一致的告警接口讓管理人員經由一套系統即可管理所有的UPS。當任何電力事件發生時系統經由網絡廣播、呼叫器、e-mail、語音告警等主動通知相關人員，不僅可免除經常性的檢查工作還能在電力事件發生后的第一時間獲得來自監控系統的通知訊息�？梢杂行Ы档凸芾砣藛T的工作量。

定時電瓶測試

　　UPS最主要的工作是在市電中斷時立即為負載持續提供干凈良好的電源，為確保UPS在斷電時能發揮其應有的功能，必須確保電瓶保持在良好狀態，當輸入市電中斷時UPS能順利的切換至電瓶供電。故系統須能依使用者設定的時間定時作電瓶測試(一般會設定在用電離峰時間，大部分是夜間或清晨)，確保電瓶可以在需要的時候派上用場。當電瓶測試失敗時再經由監控系統通知管理人員檢查或更換電瓶。

歷史資料保存、打印

　　根據經驗，大部分的公司皆會保留歷史數據文件、事件紀錄檔案，有些甚至將整年度的資料備份至光盤上，需要時再由監控系統加載分析。所以系統不僅須提供實時信息還要兼具讀取分析備份資料的能力，能夠協助管理人員快速取得所查詢的資料。此外對于保存的資料制作例行性的報表也能節省不少寶貴的時間。

遠程監控

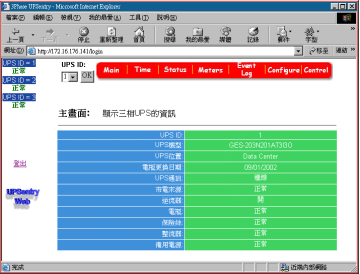

　　當監控系統通知管理者有異常電力事件發生時管理者未必在監控中心，此時須有管道能讓他以遠程監控的方式與三相UPS監控系統聯機獲得更完整的信息才能做出正確的處理動作。對偏遠地區因無網絡聯機我們以調制解調器點對點的方式作遠程監控，若系統已有網絡連接則以TCP/IP網絡進行聯機。同時亦提供HTTP讓管理者只以網絡瀏覽器就可以與監控系統聯機，隨時隨地掌握最完整的電力信息。

保護各供電中的操作系統

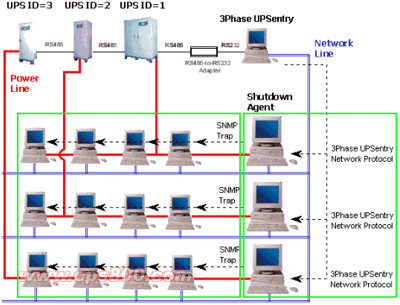

　　雖然我們著重在對三相UPS的監控方面，但主機及工作站仍會是三相UPS的重要負載，所以保護各種類的操作系統在斷電時能安全的關機也是設計的重點。關于這點我們?yōu)楦鞣N操作系統各開發了一支小程序，它是經由網絡向三相監控程序取得UPS狀態，當偵測市電中斷或電瓶低電位時再依使用者先前的設定依序發出警告信號當?shù)竭_(dá)關機時間后便將操作系統安全的關閉。這項功能可以分擔信息管理人員的工作，不用急著在斷電時趕回機房去shutdown主機。

通訊配線

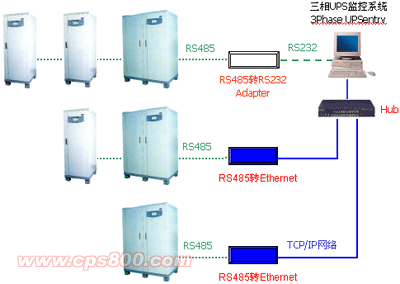

　　以往的配線方式是將每部UPS到UPS間以RS485或RS422串聯，但當距離拉遠時不僅消耗線材也使得通訊上易受干擾�，F(xiàn)今大部份廠區網絡線漸廣，善用既有的網絡線就近將UPS透過網絡與監控系統聯機不但可節省配線開銷也能提高通訊品質。
