Intersil多相55V同步升壓控制器簡化汽車電源系統設計

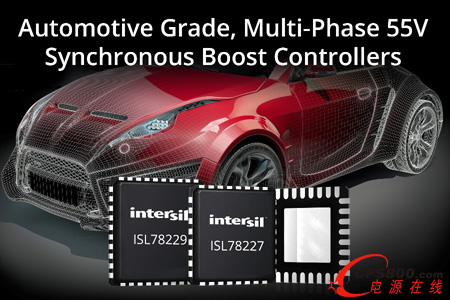

    創新電源管理與精密模擬解決方案領先供應商Intersil公司今天宣布，推出兩款集成了高邊和低邊MOSFET驅動器的新型55V雙相同步升壓控制器--ISL78227和ISL78229。作為業內最可靠和高度集成的升壓控制器，這兩款產品可以幫助簡化大功率汽車應用的設計。在12V電池供電下，這兩款器件可以將輸出電壓升至24V、36V或48V，為優質200W - 800W中繼線音頻放大器、起-停系統和前大燈LED燈串。這兩款控制器還可以滿足工業和電信應用的苛刻要求，在這些應用中，步升DC/DC轉換器必須以小尺寸提供大功率。

    ISL78227和ISL78229支持模塊化設計，可滿足系統對功率和熱管理的可擴展性要求。它們支持5V- 55V寬輸入/輸出電壓范圍，并提供高于95%的效率，以減少功率損耗和熱耗散。對四相應用交錯使用兩種控制器能夠有效地使輸出功率加倍并減少輸入/輸出紋波，使電源設計工程師能夠使用更小的電容，從而節省電路板空間和降低物料成本。眾多保護特性使ISL78227和ISL78229能夠適應幾乎任何工作條件。其獨有的軟接通（soft-on）功能確保能夠從斷續導電模式（DCM）平滑地轉換到完成軟啟動后的連續導電模式（CCM），從而保證電源在所有條件下都能安全啟動。

    ISL78227和ISL78229還提供獨有的包絡跟蹤特性，用于在運行中（on the fly）動態地調整或“升降”輸出電壓，以滿足所有系統負載需求。例如，只要電池供電低了，就必須限制諸如音頻放大器等各種元件的功率消耗，尤其是在發動機已關閉而收音機還開著的情況下。諸如起-停系統重啟發動機等瞬態事件也要求在運行中進行電壓調整。為了簡化獲得ISO 26262汽車安全完整性等級（ASIL）評級的任務，ISL78229提供了一個用于高級控制、遙測和診斷的數字PMBus™接口。擁有片上PMBus接口消除了對用于配置故障類型、系統恢復和監測的專用遙測電路的需要。觀看ISL78227/29解決方案視頻。

    Intersil公司精密產品高級副總裁Philip Chesley表示：“ISL78227和ISL78229適合大功率步升應用，不僅以小尺寸提供高效率，還提供了多層電源保護。創新特性、集成式跟蹤和PMBus選項的獨特組合，為客戶的高壓設計提供了可靠和易于使用的解決方案。”

    ISL78227和ISL78229的主要特性和規格

    ·提供5V - 55V輸入/輸出電壓范圍，并可承受高達60V的瞬間電壓；

    ·支持同步或標準升壓拓撲，使用峰值電流模式控制來實現帶有可調節斜坡補償?shù)目焖倬�路響應；

    ·可配置為單相、雙相和四相工作模式，幫助實現高效率；

    ·50kHz - 1.1MHz可調節開關頻率和外部同步；

    ·兩層過流保護，防止電感電流激升（run-away）造成系統損害；

    ·負電流保護，防止產生大電流損壞高邊FET；

    ·平均電流限制允許短暫重負載期間的大電流，并防止長時間大電流而造成過熱；

    ·軟接通功能提供從軟啟動到CCM模式下的完全工作狀態的平滑過渡；

    ·自適應和可編程死區時間控制，可防止擊穿電流；

    ·可選擇二極管仿真和相降，可以優化輕負載效率；

    ·AEC-Q100認證，-40°C 至 +125°C工作溫度范圍；

    ·可潤濕側翼（wettable flank）QFN封裝支持光學檢查（optical inspection）焊接點，幫助降低制造成本

    PowerNavigator™ GUI可簡化數字電源設計

    Intersil的PowerNavigator軟件可簡化ISL78229的PMBus配置、驗證、監控和遙測。此工具使改變數字電源設計的特性和功能變得很容易，而且無需編寫任何代碼。

    ISL78227和ISL78229可與ISL78206 40V/2.5A同步降壓控制器、ISL78310 1A LDO和ISL78233 3A同步降壓穩壓器結合使用，提供用于汽車音頻放大器電源的完整電源解決方案。<
