elmos推出可編程LED驅動器，實現智能歡迎界面

    德國elmos公司日前宣布專為汽車內部LED照明設計而推出的驅動器芯片E522.46。該芯片帶有8路線性高邊驅動器，單個LED的分類信息以及其他配置參數可以存儲在芯片內置EEPROM中。基于這些存儲的LED分類信息，可以通過輸入的PWM占空比設置每一路的LED工作電流，實現不同的亮度。另外，該芯片也提供了模擬調光輸入接口，可以通過模擬電壓對LED進行調光。E522.46設計有I²C接口，可以和主控單片機連接，實現各種用戶定義的動畫和友好界面。

    該芯片適用范圍包括：車輛中的內飾氛圍燈，信息娛樂按鍵背光驅動以及尾燈和轉向燈。芯片工作輸入電壓范圍為3.3V至32V（最大42V），最大輸出電流為單路26.5mA。每路LED輸出電流分辨率是8位，范圍是1mA至26.5mA，芯片電流測量和管理系統的工作結溫高達TJ = + 165°C。

    該器件還具有以下診斷功能：輸入電壓過壓/欠壓監測，可讀片上溫度和LED電壓，實現開路/短路等故障檢測。該器件滿足AEC-Q100標準認證，封裝形式為DFN18L5040。

    主要特點：

    •輸入電壓范圍3.3V 至 32V (最高42V)

    •8通道 I²C 可編程線性恒流LED驅動器

    •并聯應用情況下最高輸出200mA

    •8位可調節的LED電流，范圍為1mA至26.5mA

    •8位PWM調光功能可以針對LED分類信息進行校準

    •所有LED工作的參數和系統配置信息存儲于EEPROM

    •整體PWM數字調光和模擬調光

    •基于片上溫度傳感器，對LED

    •故障診斷功能包括

    -輸入電壓過壓/欠壓監測

    -片上溫度檢測和LED正向電壓檢測

    -單個LED負載開路/短路檢測

    •符合AEC-Q100認證

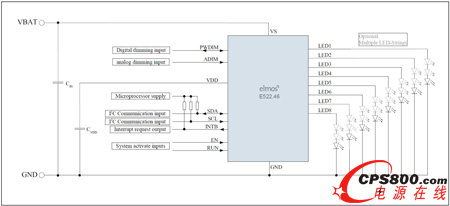

    典型應用框圖

    •汽車室內LED照明，尾燈、剎車燈

    •多通道背光驅動

    •小電流車室內照明

    •轉向燈

    •工業領域LED或RGB驅動<
