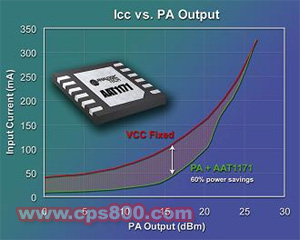

針對移動消費電子器件的電源管理半導體開發商研諾邏輯科技有限公司(Advanced Analogic Technologies)公司宣布推出一種新型全集成電壓調節DC/DC同步降壓轉換器——AAT1171，特別針對WCDMA和CDMA手機中功率放大器(PA)進行了功率控制優化。通過對移動電話中PA工作電壓的動態控制，AAT1171提高了放大器效率并延長了通話時間。
AAT1171工作在2.7V至5.5V的寬泛電壓輸入范圍，其輸入電壓由來自基帶處理器的實時輸出信號進行控制，并提供高達600mA的連續負載電流。通過提供0.6V至3.6V的可變輸出電壓，AAT1171對低發射電平和高發射電平的PA效率均進行了優化。為了滿足WCDMA的嚴格要求，輸出電壓不超過30μs即做出響應。為了進一步提高效率，AAT1171在滿負載和輕負載條件下，均提供了目前市場上最低的靜態電流。無負載靜態電流為45μA(典型值)。
此外，AAT1171通過提供集成的85mΩ旁路MOSFET，使效率最高并延長了手機通話時間。在充滿電時，MOSFET開關繞開DC/DC轉換器和輸出電感以提供電池和PA之間的低阻抗路徑，使系統在非常接近于最小電池電壓工作。通過將旁路輸入設置為高或迫使基帶DAC電壓輸出為1.3V激活開關。AAT1171工作于高達2MHz的開關頻率，允許系統設計人員在輸出中采用非常小的2.2μH電感和4.7μF電容。AAT1171還具有限流、短路和過熱關閉保護電路以確保器件的完好。
AAT1171可工作于-40℃至+85℃的溫度范圍，采用無鉛、12引腳TDFN33封裝。該產品可立即供貨，數量達1000片時單價為1.31美元。
AAT1171工作在2.7V至5.5V的寬泛電壓輸入范圍，其輸入電壓由來自基帶處理器的實時輸出信號進行控制，并提供高達600mA的連續負載電流。通過提供0.6V至3.6V的可變輸出電壓，AAT1171對低發射電平和高發射電平的PA效率均進行了優化。為了滿足WCDMA的嚴格要求，輸出電壓不超過30μs即做出響應。為了進一步提高效率，AAT1171在滿負載和輕負載條件下，均提供了目前市場上最低的靜態電流。無負載靜態電流為45μA(典型值)。
此外，AAT1171通過提供集成的85mΩ旁路MOSFET，使效率最高并延長了手機通話時間。在充滿電時，MOSFET開關繞開DC/DC轉換器和輸出電感以提供電池和PA之間的低阻抗路徑，使系統在非常接近于最小電池電壓工作。通過將旁路輸入設置為高或迫使基帶DAC電壓輸出為1.3V激活開關。AAT1171工作于高達2MHz的開關頻率，允許系統設計人員在輸出中采用非常小的2.2μH電感和4.7μF電容。AAT1171還具有限流、短路和過熱關閉保護電路以確保器件的完好。
AAT1171可工作于-40℃至+85℃的溫度范圍，采用無鉛、12引腳TDFN33封裝。該產品可立即供貨，數量達1000片時單價為1.31美元。
