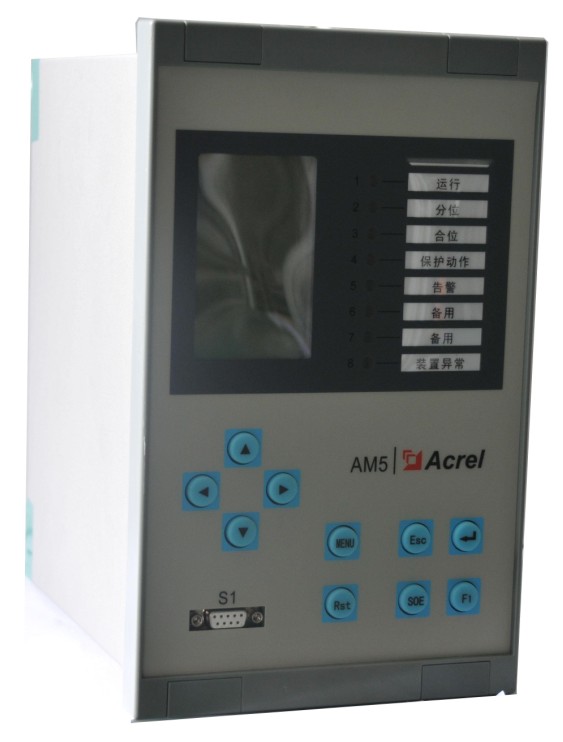

安科瑞AM5-BL PT并列裝置

公司名稱：安科瑞電氣股份有限公司
所屬類別：其他類>>其他
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯 系人：徐霜
更新時間：2016/10/18 8:55:34

產品詳情

1、概述

AM系列微機保護測控裝置（以下簡稱裝置）集保護、測量、控制于一體，適用于35kV及以下電壓等級的用戶終端變電站(所)，可實現用戶變電站的全面保護和測控。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備獨立的高精度電流測量回路，多路開關量采集和繼電器輸出，能與變電站綜合自動化系統或電廠電氣自動化系統配套使用，可以實現無人值班的終端用戶變電站配電自動化系統。裝置可以組屏集中安裝，也可直接安裝于開關柜上進行分散式控制。

2、產品規格

AM4系列微機保護裝置型號及功能配置表：

4路交流電流/電壓通道 8路開關量輸入通道 5路開關量輸出 8個屬性可配置的LED 1個RS485通訊接口	型號	主要功能	名稱	應用場合
	AM4-U	過電壓告警、零序過壓告警、PT斷線告警	電壓型微機保護裝置	PT監測
	AM4-I	三段式過流保護、兩段式零序過電流保護、反時限過流保護、零序反時限保護、FC回路配合的過流閉鎖功能、控故障告警	電流型微機保護裝置	進/饋線、廠用變、電動機等
附件	防跳模塊

AM5系列微機保護裝置型號及功能配置表：

8路交流電流通道 4路交流電壓通道 16路開關量輸入通道 10路開關量輸出 8個屬性可配置的LED 1個RS485通訊接口	型號	主要功能	名稱	應用場合
	AM5-F	三段式過流保護、兩段式Io1過流保護、兩段式Io2過流保護、反時限過流保護、過負荷告警（跳閘）、控故障告警、PT斷線告警、三相一次重合閘、低頻減載、后加速過流、FC閉鎖	線路保護裝置	進/饋線
	AM5-T	三段式過流保護、兩段式Io1過流保護、兩段式Io2過流保護、零序反時限過流保護、過負荷告警（跳閘）、控故障告警、PT斷線告警、非電量保護、FC閉鎖	廠用變保護裝置	廠用變壓器
	AM5-U	低電壓警告、PT斷線告警、過電壓告警、零序過壓告警	PT監測裝置	PT監測
	AM5-B	兩段式過流保護、反時限過流保護、控故障告警、PT斷線告警、后加速過流保護、進線備投/母聯備投	母線保護及備自投裝置	母聯保護及備自投
	AM5-M	兩段式過流保護、兩段式Io1過流保護、反時限過流保護、過負荷告警（跳閘）、控故障告警、低電壓保護、PT斷線告警、堵轉保護、零序過壓告警、非電量保護、啟動時間過長保護、熱過載保護、負序過流（兩段/反時限）、FC閉鎖	電動機保護裝置	電動機<2000kW
	AM5-C	兩段式過流保護、兩段式Io1過流保護、反時限過流保護、過負荷告警（跳閘）、控故障告警、PT斷線告警、過電壓跳閘、不平衡電壓保護、不平衡電流保護、零序過壓保護、非電量保護	電容器保護裝置	電容器
附件	選配第二路通訊接口
	防跳模塊
	IRIG-B對時

AM5-BL系列微機保護裝置型號及功能配置表：

型號	主要功能	名稱	應用場合
AM5-BL	不同母線段上PT二次信號的并列/解列控制	PT并列裝置	PT并列

AM6系列微機保護裝置型號及功能配置表

最多14路開關量輸入通道 1個RS485通訊接口 8個屬性可配置的LED	型號	主要功能	名稱	應用場合
	AM6-D2	差動保護、差動速斷保護、差流越限告警、TA斷線判別	變壓器差動保護裝置（二繞組）	110kV及以下電壓等級容量為6300kVA及以上的變壓器
	AM6-FD	變壓器非電量保護、獨立的操作回路	變壓器非電量保護裝置
	AM6-T	復合電壓閉鎖(方向)過流保護、零序電流保護、間隙零序電流保護、零序電壓保護、過負荷保護、啟動通風、閉鎖有載調壓	變壓器后備保護測控裝置
	AM6-MD	差動保護、綜合保護	電動機差動綜合保護裝置	2000kW及以上異步電動機
附件	雙以太網
	1路4～20mA直流模擬量輸出（可自定義為電流、電壓或功率）
	操作回路插件
	非電量輸入插件
	非電量輸出插件
