1、概述

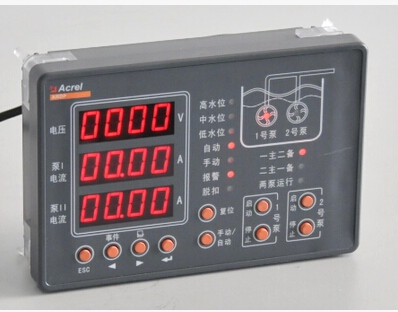

    ARDP智能水泵控制器適用于低壓系統，作為低壓電動機饋線終端的保護、監測和控制的新一代智能化綜合裝置。本產品集測量、保護、控制、總線通訊為一體，集成了多種控制方式。同時還提供了操作次數、運行時間、跳閘事件等重要管理信息的記錄，總線通信功能可以同網絡上的服務器或工作站進行數據交換，是工廠自動化和樓宇智能化的理想選擇，可廣泛應用于深井泵、潛水泵、離心泵、排污泵、管道泵、增壓泵、多級泵等。

2、型號說明

表1：額定電流

    注：控制器測量允許8倍過載，即100A規格最大可以測量電流為800A，電流輸入信號為100A/20mA。

表2：附加功能

注：1、當選購了SR功能后，控制器支持2個帶時間設定的控制輸出。

    2、可選購浮球式液位傳感器、干簧式液位傳感器、液位變送器、漏水保護繼電器。

3、技術指標

4.2 互感器

●三相電流互感器

●單相電流互感器

5、接線端子

●電源、電壓和電流信號接線

注：1、當單相水泵時，只需接3、6、42、43、46、47端子；

    2、兩線制時，AI+為DC15V電壓輸出；

    3、6路DI輸入的功能均為可編程設置。

6、附件

6.1 浮球式液位傳感器

    采用注塑成型，內置觸頭機構，利用液體的浮力作用使控制器隨著液面的上升或者下降而自動翻轉，其內部的觸頭發生通斷狀態變換而發出控制信號。

注：1、默認材質為PP，引出線長度5m，不銹鋼或特殊長度引出線訂購時說明。

    2、默認重錘安裝方式，支架安裝訂購時說明。

6.2 干簧式液位傳感器

    采用進口大功率干式舌簧管作為主要控制元件，裝于導管內，浮球套在導管外，球內裝有環形恒磁磁鋼，導管上部設有密封的接線盒，內設接線端子，導管底部焊接密封，垂直定裝于水塔、水箱、水池、儲水罐等容器內，浮球隨液位變化而上升下降，當水位達到被控制的水位時，干簧管受到磁場的作用動作，發出水位信號。

注：1、默認導管不銹鋼材質，長度為1m，4只常開干簧管，等間隔排布（分辨率33mm），普通型接線盒方式（不含安裝支架），如特殊長度、間隔排布和需安裝支架訂購時說明。

    2、螺紋安裝或法蘭安裝時訂購時說明。

6.3液位變送器

    采用高性能的硅壓阻式壓力充油芯體敏感元件，通過內部集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸液位電流信號。

注：1、默認2線制接線，引線長度為5m，選購時需說明測量液位深度。

    2、默認變送器的準確度0.5級。

6.4 漏水保護繼電器

   專門用于檢測潛水泵內水靈敏度的電阻，使用電極傳感器，當泵體內出現漏水情況時，繼電器會發出相應的信號。

漏水保護繼電器外形結構
