一、原理概述及特點
　　電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，電流互感器二次側輸出電壓很低。但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓 。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用CTB系列電流互感器二次過電壓保護器就能夠有效防止二次側的異常過電壓而引起的事故。

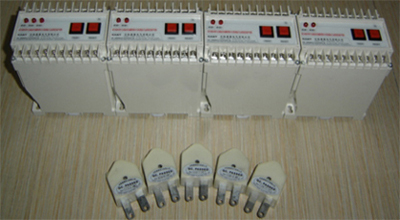

　　CTB系列電流互感器二次過電壓保護器(開路保護器)采用新型特種ZnO壓敏電阻作為基本限壓元件，配之以合理的內部控制電路來進行CT二次繞組過電壓保護及故障顯示。保護器工作時并接于二次繞組兩端，正常運行時CT二次繞組兩端的電壓很小，通常不超過20V，遠小于保護器內部ZnO壓敏電阻的動作電壓，成高阻狀態，漏電流極小，對該回路保護動作值和表計準確度的影響可以忽略不計。但當二次繞組開路或一次繞組流過異常電流時，在CT 二次側產生的過電壓遠遠高于其正常運行電壓，此時保護器內部限壓釋能元件瞬間進入導通狀態，迅速動作限壓，延時短路，同時面板上顯示故障的部位，并有無源信號輸出。當故障排除、電路恢復原狀后，保護器又重新投入正常工作運行。
　　根據電力系統實際應用與需求，CTB系列電流互感器二次過電壓保護器(開路保護器)可具有動作保持接點輸出、自動發光顯示、自動閉鎖差動保護、手動或自動復位以及具有多元靈活組合等特點，有板面固定式、導軌固定式等不同的安裝方式可選，可以滿足各種類型及場合的CT保護需求，產品性能達到國際先進水平。該產品設計先進，工作壽命長，可靠動作10萬次以上；動作速度快，過載能力強（短時間超過5倍額定值）；靜態電流小，正常工作時流入保護器的電流小于5μA，不影響CT正常工作。

二、使用范圍
　　CTB系列電流互感器二次過電壓保護器(開路保護器)可廣泛的應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等作二次側的異常過電壓保護之用，也可用于其他需要過電壓保護的場合。

三、使用要求
　　◇ 環境溫度：-40℃～+65℃
　　◇ 海拔高度：不超過3000米
　　◇ 環境濕度：最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃
　　◇ 大氣條件：無嚴重污染氣體及侵蝕性、爆炸性介質
　　◇ 使用地點：無劇烈震動與沖擊的戶內場所

四、技術性能
　　● 標稱電壓 U1mA：300～2000V可選，每100V為1檔，誤差不超過±10%
　　● 殘壓比 CU：＜1.70
　　● 泄漏電流 I20V：U1mA≤800V時 I20V≤8μA
　　　　　　　　　　　U1mA＞800V時 I20V≤5μA
　　● 最大沖擊電流 I1S：不小于120A
　　● 導通限壓時間 TS：15～250mS
　　● 絕緣性能：交流50Hz耐壓2000V，歷時1min
　　● 接點容量：阻性3A/380V AC. 或 5A/220V AC.

五、型號定義
　　詳見www.kant.com.cn

六、安裝、使用及維護
　　☆ 保護器應安裝在被保護CT盡量近的地方，并便于巡視檢測；
　　☆ 運行使用：
　　　 a.按要求正確接入控制及信號線，并接通電源及接地線，然后按測試按鈕（TEST）試驗動作指
　　　　 示情況；
　　　 b.保護器動作后應及時檢查故障情況，待故障排除后再按復位按鈕（RESET）進行復位，具有自
　　　　 動復位功能 的保護器在規定延時過后自動復位；
　　　 c.被保護CT 若開路故障未排除而復位，將造成再次開路或燒壞保護器；
　　　 d.更換保護器應在線路停電時進行，若不能停電則須將開路的CT二次繞組可靠短接后再進行。
　　☆ 現場檢測：用壓敏電阻測試儀測量U1mA，測試值應在標稱值的±10%以內，若無壓敏電阻測試
　　　 儀，可用兆歐表并接高阻電壓表測U1mA，此值約低于實際值5~10%，僅作為下次檢測參考之用；
　　☆ 巡查維護：根據需要可每月巡查一次，每五年進行一次檢測，若U1mA偏離標稱值20%則應更換。

七、訂貨須知
　　用戶訂貨時請詳細注明所訂保護器的型號規格、數量、交貨日期、通訊地址、電話、運輸方式等。若用戶無法確定所需產品型號規格，可詳細提供被保護CT的參數及相關線路參數，我司可代為設計選型。
