英飛凌600V功率開關器件家族又添新丁

    近日，在德國紐倫堡舉辦的PCIM Europe 2011展會上，英飛凌科技600V逆導型（RC）IGBT家族的兩名新成員閃亮登場。這兩款新的功率開關器件可在目標應用中實現最高達96%的能效。利用這些全新推出的RC-D快速I(mǎi)GBT，可以設計更高能效的電機驅動家用電器，它們使用更小的組件，因而總成本低于同類系統。

    英飛凌RC-D功率開關器件系列在單一芯片上融合了市場領先的英飛凌專有技術TrenchSTOP™ IGBT（絕緣柵雙極型晶體管）和續流二極管，具有很低的開關損耗和傳導損耗，并且減小了永磁電機驅動電路的展板面積。新的RC-D快速I(mǎi)GBT具備更高開關頻率，可實現更高能效，并且僅略微增加了逆變器的損耗。這有助于各種類型的應用實現節能、降低對散熱管理的要求和降低電磁干擾（EMI），包括家用空調風扇、洗碗機電機以及其他以4kHz至30kHz開關頻率工作的家用電器電機驅動裝置。

    英飛凌科技IGBT業務經理Roland Stele表示：“這種單芯片集成了IGBT和二極管的技術，能夠讓我們的客戶滿足消費者對高能效的要求，同時將逆變器的成本降低達10%，并將IGBT的占板空間最多縮小50%。有了英飛凌新推出的這些快速開關頻率器件，如果制造商把RC-D快速I(mǎi)GBT用于風扇電機、壓縮機及其他基于逆變器的系統，將進一步將電機逆變器的能效提高20%，并再度降低系統成本。”

    對于家電逆變器，這個系列的產品能夠讓客戶設計出以高于16kHz頻率工作的高能效逆變器，將聲頻噪聲降至絕對安靜的水平。此外，在采用無傳感器磁場定向控制（FOC）的小型電機驅動裝置中，開關頻率越高，采樣率就越高，因而B(niǎo)LDC電機動態控制（力矩和速度）也更精確。

    在200W系統演示板上進行的比較測試中，相比于裝配RC-D器件的電路板，新的RC-D快速器件將開關頻率提高了1-2%左右，而熱損耗則平均降低了20%。這種新器件經專門優化，最大限度地降低了傳導損耗。對于以較低開關頻率工作的電機，傳導損耗對能效具有顯著影響。新推出的這個器件系列，使英飛凌的產品組合更加完備。

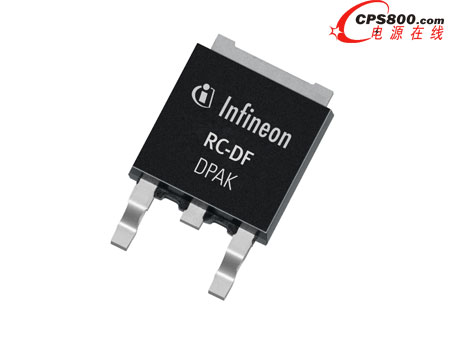

    英飛凌將推出兩個型號的600V RC-D快速I(mǎi)GBT：一個是2.5A器件，最高可支持100W的逆變器輸出功率，另一個是4A器件，最高可支持200W的輸出功率。與RC-D家族的所有成員一樣，這兩款器件均采用外形尺寸為2.30mm x 6.50mm x 7.22mm的DPAK（TO-252）封裝。其他適用于這類型應用的IGBT則通通采用了尺寸更大的D 2PAK（TO-263）或TO-220封裝（9mm x 10mm x 4.5mm） 。■
