技術參數
輸入電壓……………………N型：AC170-264V
　　　　 …………S型：AC110V與AC220V開關轉換
紋波Vp-p………………………………………<1%
電壓穩定度…………………………………<0.5%
負載穩定度…………………………………<0.5%
抗電強度………………………輸入-輸出 1500VAC
抗電強度…………………………輸入-FG 1500VAC
抗電強度…………………………輸出-FG 500VDC
效率……………………………………典型值80%
溫度系數………………………………<±0.02%/℃
保持時間…………………………滿載典型值20ms
工作溫度…………………………-10℃≤T≤+45℃
存儲溫度………………………-25℃≤T≤+85℃
短路保護………………………………長期、自恢復
ADJ輸出調節………………………-10%≤Vo≤+10%
絕緣電阻……………………………………≥100MΩ

電源功能及使用方法

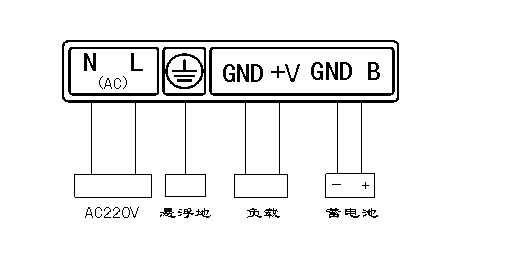

　　帶充電功能開關電源專為使用鉛酸蓄電池作為后備電源的不間斷供電設備設計，該系列產品分為60W和100W兩種，可分別帶12V、24V鉛酸蓄電池。既具有供電功能，可提供與電池標稱工作電壓一致的輸出電壓。交流電接入后，電源滿負荷工作的同時以標稱的恒流對電池進行充電，如交流電斷電，電源自動不間斷的切換為電池供電，交流電恢復后又自動轉換為以0.4A～1.0A的恒流充電電流對電池進行充電，池充滿后，自動轉為絹充方式，電池能量放完之后，自動切斷對負載供電。該產品具有輸出過流保護、輸出欠壓保護、輸出過壓保護、電池過充保護、電池過放保護等保護功能。開關電源和負載、電池的連接方法見下圖。
