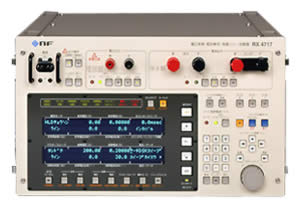

是一種輸出為單相電壓100VA、單相電流180VA的無失真繼電測試儀。與以往產品相比較*，輸出容量提高約2倍、另外還新增添了輸出切換器和直流輸出等功能。當然，以往的功能都照樣保持，同時還提高了使用的方便性。
＊　與本公司4707/4709、4707A/4709A、REX 4707A/REX 4709A相比較。

功率增強
電流輸出量程增強為0.4A、4A、20A，輸出容量增強到180VA（20A量程）。電壓輸出也增強到輸出容量為100VA（125V量程）等，與以往產品相比較*1，功率有所增強。

直流輸出模式
除了交流輸出之外，又裝備了用于測試的直流輸出。電流輸出量程為0.4A、4A、20A*2，電壓輸出量程為40V、125V、250V。（極性+或-可選）

振幅設定位數增加了一位數字
與以往的機型相比較＊1、振幅設定的位數增加了一位數字。由此，可以用更加細微的步長來改變電壓和電流的幅度。

SOR急變模式
為了測試失調繼電器（Step Out Relay），裝備了輸出急變模式。

計數功能
在間隔/單發/序列/開始計測這四種模式中，裝備了具有消振功能等的內置計時器（毫秒）。在動作模式下，可以同時測量動作時間和恢復時間。另外，還裝備了每一次按下「故障指令」就將計時器清零的功能。
　·[間隔]
　　測量從急變開始、到第一個解扣信號動作點為止的時間。
　·[單發]
　　測量第一個解扣信號的動作寬度的時間。
　·[序列]
　　測量解扣信號的動作寬度的累計時間。
　·[開始計測]（獨立使用計時器）
　　測量從輸入動作開始信號起、到輸入解扣信號為止的時間。

輸出頻率
50Hz固定、60Hz固定、內部可變頻率（10Hz～200Hz）、外同步、線路同步可選。
互換性
除了本公司的繼電保護測試儀儀之外，也可與TPR-33N型/TPR-303型組合在一起進行同步運行和同時急變。
其他
·故障開始開關的動作可以在瞬時（momentary）和交替（alternate）之間切換
·重量輕（19.5kg）、小巧（寬度430mm）
·輸出波形為正弦波、諧波1、諧波2、任意波形、以及直流。
　（任意波形經由GPIB/RS-232C寫入）
·電流相位可從當前設定值開始直接翻轉180度。
·可設定故障開始相位、預觸發時間、故障持續時間。
·附有可將本設備作為放大器使用的外部信號輸入端子。
·能存儲關閉電源瞬間之前的設定。
