航空地面靜變電源

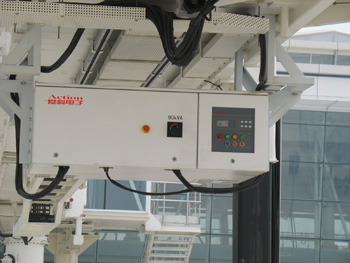

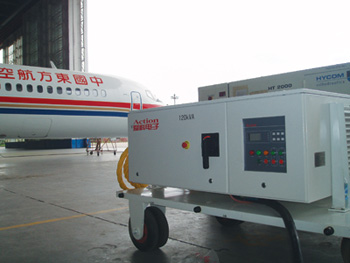

    航空地面靜變電源是我公司采用最新電力電子和智能控制技術，針對飛機和機載設備地面供電需要，專門為航空軍事工業部門、部隊、民航研制生產的400Hz交流和28.5V直流電源設備。可廣泛用于機庫、機坪、登機橋、電子車間、實驗室等有交流市電供應的使用地點，具有波形品質好、體積小、重量輕、噪音低、無污染、運行費用低等優點。

      技術特點

1. 采用三相電壓解耦控制技術，能適應任意不平衡負載
2. 第三代IGBT器件實現大功率變流，標準功率等級到180kVA, 現場運行容量最大到450kVA，為業界之最
3. 瞬時值波形跟蹤控制技術，使輸出電壓諧波、相電壓調制、動態特性達到高水準
4. 獨特的電流實時控制和截流技術，完全適應電機類和整流類沖擊負載
5. 領先的電源多機直接并聯和冗余技術，突破了容量擴展的瓶頸，提高了運行可靠性
6. DSP智能監控，VFD熒光中文顯示，操控便捷，更具人性化
7. 便捷的用戶ID代碼管理、使用時間和電量計量信息儲存管理
8. 具有RS232/RS485通訊接口和多組外部聯鎖信號，方便組成測控系統
9. 寬電網電壓波動設計，電壓25%波動時電源仍可正常工作
10. 模塊化結構設計，標準化程度高、維修性好
11. 整機體積、重量、噪聲均處于業界先進水平

      技術參數

     輸入

     電壓規格：AC 三相三線+地線  380V
     電壓波動：±15%（持續波動）
                    ±25%（短暫波動，可降額使用）
     頻率：50Hz±5%
     功率因數：≥0.9 （普通型）
                  ≥0.96（12脈波整流型）
     沖擊電流：＜100%負載電流

     輸出

     額定電壓：三相四線115/200V
     額定頻率：400Hz
     額定功率因數：0.8
     穩壓精度：±1%
     穩頻精度：±0.01%；
     動態電壓：超    調 ＜10%
                  恢復時間 ＜50mS（負載0～100%變化時）
     諧波含量：總諧波含量＜2%，單次諧波含量＜1%（線性負載）
     電壓波峰系數：1.414±0.05
     電壓調制：＜1%，調制頻譜滿足MH/T 6018相關要求
     三相不平衡： 任一相均可單獨使用
     相    位：120°±1°（空載或平衡負載）
               120°±2°（1/3 不平衡負載）
     相電壓差：＜2V
     適應負載功率因數：0.7(滯后)～0.9(超前)
     電壓補償：0～8%自動補償
     NBPT：具有不間斷電源轉換功能的完全兼容性

     過載能力

     125％ 600秒     150％ 60秒     200％ 10秒

     保護功能

     輸入過、欠壓；錯、缺相
     輸出短路、過載、過欠壓、過欠頻、缺相或相序錯
     逆變過流，內部過溫
     輸出電壓、頻率保護動作點和動作時間滿足MH/T 6018要求

     操作顯示

1. LCD中文液晶面板或VFD中文熒光監控面板可選
2. 設置和操作：可設置電纜壓降補償、飛機閉鎖功能、調節輸出電壓頻率、設置用戶ID代碼；觸摸按鍵設置調整、啟動/停機按鈕操作
3. 顯示：可顯示三相輸出電壓、電流、頻率平均值，通過按鍵切換可顯示每相電壓、電流、頻率值和運行累計時間；電氣參數顯示位數4位、顯示精度1級
4. 故障診斷：顯示故障點和故障類型；記憶最新200次故障信息，包括故障時間、故障點、故障類型、故障前電源參數
5. 具有用戶ID代碼管理功能，可分別存儲和查詢多個用戶用電時間和用電量，查詢電源運行的各種參數和工作狀態，能存儲最新200次運行信息
6. 備有RS232/RS485專用接口，采用通用開放式協議將電源運行數據傳入登機橋或中央控制室
7. 飛機供電狀態下，提供2對輸出開關節點，用于外部設備聯鎖（如登機橋移動等）

     效率

     額定工況：≥90％     待機功耗：＜150W     空載功耗：＜2kW

     電磁兼容性

     滿足IEC61000-6-2、IEC61000-6-4的有關要求

     可靠性及壽命

     使用壽命不低于20年     MTBF不低于50000h     MTTR不大于20min

     環境條件

     工作溫度：－10～45℃（室內）/－40～55℃（室外）
     相對濕度：≤95％（25℃）
     存貯溫度：－50～60℃
     噪聲：＜65dB（A），額定工況下（1米處）
     防護等級：IP20/IP55
