·出色的性能
·經濟的價值
·適用范圍最寬的任意波形發生器系列

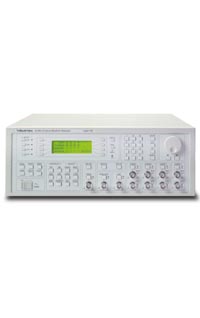

　　195任意波形發生器是集多臺信號發生器于一身。其豐富的信號激勵能力包括任意波形發生器、函數發生器、脈沖/脈沖串發生器、掃頻發生器、觸發發生器、多音頻發生器、噪聲發生器和幅度調制源。

任意波形
　　195包括一個40MS/s的任意波形發生器，它的垂直分辨率為12 bits，每通道記錄長度為64k，其強大的波形編輯功能，包括波形插入，點編輯，線繪畫，振幅調整并且反轉。最多存儲100個波形到非易失性存儲器中。

綜合函數發生器
　　195也是一臺綜合函數發生器，它提供最大16M的正弦波和方波，其它標準的函數包括DC，正斜波，負斜波，脈沖，脈沖串，sin (x)/x, 余弦，半正矢和偏移余弦波。對于正弦波它有7位（DIGIT）的分辨率和10ppm的精度，195的標準功能有理想的多通道應用軟件。

相位鎖定
　　兩個或更多的通道能通過相位鎖定在一起，被鎖定的通道能對賦值的主通道進行相應的偏移，相位精度：對于標準波形為0.1度，對于任意波形其精度為360度/波形點數。對于那些應用需要超過四個鎖相通道的場合可以把多臺195的鎖相連在一起。

脈沖和脈沖串
　　195有內置的脈沖發生器能產生遠比典型的脈沖發生器復雜得多的脈沖波形。總體來說，其單脈沖最大能達到10MHZ，最多能產生10個復雜的脈沖串，每個分離的脈沖能夠獨立的被編輯寬度，電平和延遲。這些豐富的功能可以讓195適用于多樣化的應用場合，如視頻，汽車發動機，通信，醫療設備和半導體設備。

求和
　　對于兩個相鄰?fù)ǖ赖牟ㄐ慰梢员幌嗉佣�產生調制信號或脈沖噪聲信號。任意的波形都可以被相加。

音頻發生器
　　195對所有波形（除了脈沖，脈沖串和序列信號）有音頻發生能力。最大16個序列在1mHZ到10MHZ之間能被列出以建立復雜的音頻發生信號。在頻率之間的切換是同步的還是異步的都需要前面板上的一按鈕來觸發，一個相鄰的通道，內部的觸發源，一個外部的信號或通過遠程指令。兩通道的輸出能被相加以產生DTMF測試信號。
波形序列

　　對于很長或很復雜的波形，最大16個波形可以被連接在一起，形成一個波形序列。沒個波形有一個用戶詳細說明，或循環次數從1到32768。從一個波形到出現下一個連續的相位轉換。

Waveform DSP2
　　越來越多全面特點是可以用Fluke的Waveform DSP2任意波形創作軟件來實現。Waveform DSP2對于創作復雜的波形并下載到Fluke的通用波形發生器是一個強大的工具。波形被制作可采用以下手段，如繪畫，數學表達式，從數字示波器上傳信號，被提供的波形庫或從其它一些應用軟件來導入文件，比如Microsoft Excel，標準Windows界面，通過剪切，拷貝，粘貼和編輯一些簡單的部分波形。
　　Waveform DSP2可以很容易的在時域和頻域間切換，具有強大的編輯功能，繪畫，并且?guī)焯匦允窃谌我庥蚶锒加械摹１热纾�捕獲一個信號用一臺數字示波器，上傳到WaveForm DSP2，接下來在頻域里觀察波形以分析它的頻率內容。你可以加頻率激勵，改變頻率內容或操作相位關聯，然后切換到時域，最后觀察你的波形。
一個波形庫包括WaveForm DSP2，和很容易的把波形加到庫里就象你制作的一樣。

調幅
調幅和抑制載波調制對所有的波形都是可行的，并且能從195另外的通道或外置的信號被控制。

主要技術指標：
通道數: 2或4
每通道最高采樣速率: 40MS/s
每通道記錄長度: 64K
標準波形: 正弦波，余弦波，偏移正弦波，偏移余弦波，方波，三角波，斜波，（Sin X)/X，脈沖，脈沖串，直流
垂直分辨力: 12比特（4096點）
每個序列的最大波形段數: 16
每個波形段的最大循環數: 32768
工作模式: 連續，觸發，門控，猝發，掃描，多臺鎖相
調制: AM，SCM
最大輸出幅度（50Ω/600Ω）: 10Vpp/20Vpp
通道間的求和: 有
通道間鎖相: 有
多音頻切換: 達16個頻率
通訊接口: IEEE-488，RS232
