產品與應用說明:

本系列產品適用于網絡服務器、路由器、網絡交換機、HUB、信息終端等設備在網絡線路上的雷電及電涌的防護。

l　　　采用進口半導體箝位器件和進口集成過壓保護器件，既實現了高效可靠的抗高壓脈沖沖擊功能和準確的箝位電壓。

l　　　過電壓響應快速（動作時間小于1ns）。

l　　　箝位準確，輸出殘壓低，插入損耗小，設計合理，工藝考究，傳輸性能優越等優點，能有效地保護計算機網絡設備和保證數據高速傳輸的要求。

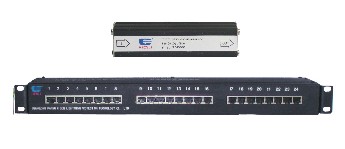

l　　　 產品網絡端口保護包含4線（1/2,3/6）和8線（1~8）保護，接口方式為RJ45，數據傳輸速率100Mbit/s，保護端口數有單口或6口、8口、12口、16口、24口等一體化設計。　


產品安裝位置與應用

　　 本系列產品安裝于LPZ1區至LPZ3區交界處的計算機網絡設備RJ45接口端。

　　 應用于網絡服務器、路由器、網絡交換機、HUB、信息終端、寬帶等設備，防止因地電位升高或線路感應過電壓對設備的損壞。

　　 保護器適用于室內安裝，室外應加防水措施。

　　 所有接線必需保證牢固及可靠電氣聯接，防雷接地應符合防雷規范要求（接地電阻推薦不大于4Ω），并且接地線盡量做到短而直。導線線徑規格見導線規格表。　

產品技術指標與其他:

型　號
REP-X06-RJ45E10/4
REP-X06-RJ45E100/4
REP-X06-RJ45E10/8
REP-X06-RJ45E100/8

標稱工作電壓Un（AC）　5V

最大持續運行電壓Uc　6V

標稱放電電流In　
(8/20μS)
2.5 kA（線／線）
300 A（線／線）

2.5 kA（線／地）
300 A（線／地）

5 kA（屏蔽／地）
2.5kA（屏蔽／地）

電壓保護水平Up
（1.2/50μS）
≤13 V（線／線）

≤13 V（線／地）

≤700 V（屏蔽／地）

響應時間tA　< 1 ns

插入損耗　≤0.3 dB

數據傳輸率VS
10Mbps
100Mbps
10Mbps
100Mbps

保護線數
4線（1/2,3/6）
8線（1/2,3/6,4/5,7/8）

接口方式　RJ45

保護等級　IP00

外形尺寸
25×25×94mm <, /P>
25×25×68mm

外殼材料
屏蔽金屬鋁

測試依據
IEC61643-21（2000）　

訂貨號
800206
800207
800202
800204
