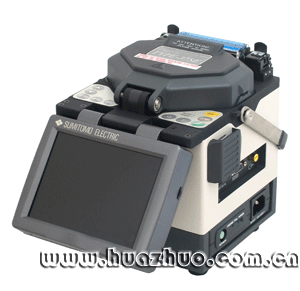

TYPE-37SE 光纖熔接機

產品特點
　10 秒熔接時間， 35 秒的加熱時間
　防風蓋關閉自動熔接功能
　大容量存儲熔接數據，可存入 2400 組接續數據
　先進的光纖種類自動識別系統 APDS 功能
　直方圖顯示功能，熔接損耗等數據的變化顯示一目了然
　維護性提高，電極棒無需工具可進行更換
　對接續前后光纖狀態進行圖像處理，將計測后各種檢測結果顯示于畫面，并可存儲接續前后
　光纖圖像，可通過目測最后確認接續狀態
　通過 5.6 英寸高亮度彩色顯示器，在室外作業的強光下圖像依然清晰明了
　放電實驗功能，針對接續環境、電極棒劣化狀態、光纖種類自動調整放電強度和放電位置
　采用大型防風蓋， 15m/s 的強風下可順利進行接續工作
　使用白色光源照明 V 型槽，黑暗處作業時可輕易安裝光纖，容易識別光纖顏色

技術指標

　　適用光纖
SMF 、 MMF 、 DSF 、 NZDSF 、 CSF 、 EDF 、 PSCF 、 EPSC ，包層直徑 80~150μm ，涂敷外徑 0.1~1.0mm ，光纖切割長度 8~16mm

　　平均接續損耗
　　SMF0.02dB,MMF0.01dB,DSF0.04dB,NZDSF0.04dB

　　接續時間
　　10 秒 ( 高速模式 )

　　加熱時間
　　35 秒 ( 使用 40mm 管時 )

　　反射衰減量
　　80dB 以上

　　接續數據存儲
　　2400 組

　　光纖顯示方式
　　同時顯示 X/Y 軸

　接續部位張力實驗
　　1.96N (200gf) /4.41N (450gf)( 選件 )

　融接圖像確認功能
　　有

　　自我診斷功能
　　有

　　接續損耗推定
　　HDCM 方式

　　光纖倍率
　　340X

　　放電實驗
　　有

白色 LED V 型槽照明
　　有

　自動芯線識別系統
　　APDS 方式

　　外形尺寸
　　150×150×176mm(W×D×H)

　　操作環境
　　-10~50 ℃ (溫度), 0~95%RH( 濕度 ) ， 0~5000m( 海拔 )

　　存儲環境
　　-40~70 ℃ (溫度), 0~95%RH( 濕度 )

　　重量
　　約 4kg
